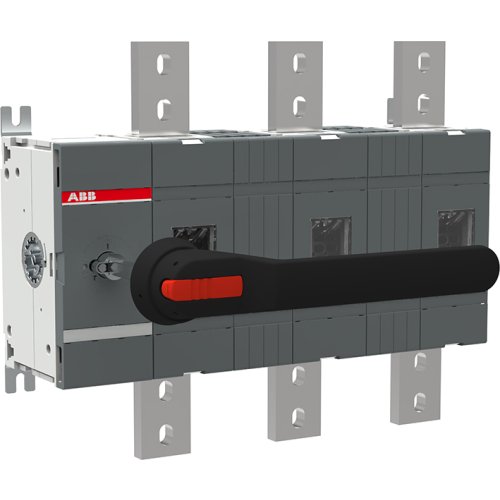

ABB Componenten Lastscheider, 1600A 3P fase afstand 140 mm
Artikelnummer: 20095442
Artikelnummer fabrikant: 1SCA022865R9860
EAN Code: 6417019335254
ABB Componenten, OT, OT1600E03W4P, Lastscheider, 1600A 3P fase afstand 140 mm, 454,5, IP00, Boutklem, Lange draaigreep, Zwart, Compleet apparaat in behuizing ingebouwd
De OT1600E03W4P werkschakelaar is ontwikkeld voor het veilig schakelen en scheiden van hoge vermogens tot 1600 A in verdelingsborden en machineomgevingen. Met 3-polige configuratie en frontbediening biedt hij betrouwbare uitschakeling voor onderhoud, omschakeling en noodstop-toepassingen.Belangrijke pluspunten: bodemmontage voor snelle paneelinbouw, een zwarte IP65 hendel met as voor robuuste, stof- en spatwaterdichte bediening, en een brede fase‑afstand (140 mm) voor extra isolatieruimte en eenvoudige bekabeling met grote aders of kabelschoenen. De meegeleverde terminalboutenset versnelt montage en voorkomt misgrijpen op de bouwplaats. Als onderdeel van de OT‑serie sluit hij aan op een beproefd platform met consistente afmetingen en accessoires, wat installatie en onderhoud voorspelbaar en efficiënt maakt.
| Breedte | 454,5 |
| Aantal polen | 3 |
| Hoogte | 372 |
| Diepte | 167 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Lange draaigreep |
| Beschermingsgraad frontzijde (IP) | IP00 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Nom. continustroom Iu | 1.600 A |
| Nom. vermogen bij AC-3, 400 V | 710 kW |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Boutklem |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Nee |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 710 kW |
| Geschikt voor bodemmontage | Ja |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Nom. continustroom, AC-21, 400 V | 1.600 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 50 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 1.250 A |
| Schakelvermogen bij 400 V | 710 kW |
| Model | OT |
