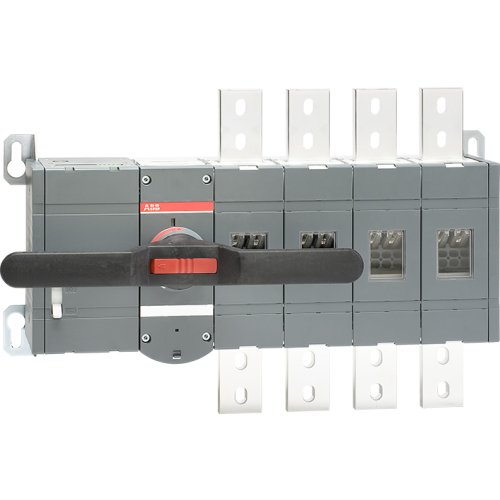

ABB Componenten Lastscheider, 1600 A 4P motor bediend 220...240 V
Artikelnummer: 20096399
Artikelnummer fabrikant: 1SCA115369R1001
EAN Code: 6417019477398
ABB Componenten, Transfer Switch, OTM1600E4M230C, Lastscheider, 1600 A 4P motor bediend 220...240 V, 586,5, IP00, Boutklem, Lange draaigreep, Zwart, Compleet apparaat in behuizing ingebouwd
De OTM1600E4M230C uit de OTM-serie is een 4-polige, gemotoriseerde lastscheider voor betrouwbare scheiding en onderbreking van AC-belastingen tot 1600 A. Ideaal voor paneel- en machinebouw waar veilige schakeling en duidelijke scheiding vereist zijn. De bodemmontage vereenvoudigt integratie in switchboards en bespaart ruimte.Sterke punten: motorbediening op 220…240 V voor snelle, consistente schakelingen op afstand, plus een hendel voor handbediende bediening tijdens onderhoud of nood. Wordt compleet geleverd met klem-boutenset, een clip voor opslag van reserve zekeringen en een male connector voor het stuurcircuit, waardoor bedrading en service sneller verlopen. De solide mechanica en duidelijke standindicatie ondersteunen hoge beschikbaarheid en veilige uitschakeling in veeleisende toepassingen.
| Breedte | 586,5 |
| Aantal polen | 4 |
| Hoogte | 372 |
| Diepte | 153 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Lange draaigreep |
| Beschermingsgraad frontzijde (IP) | IP00 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Nom. continustroom Iu | 1.600 A |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Boutklem |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Nee |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Nee |
| Nom. vermogen, AC-23, 400 V | 710 kW |
| Geschikt voor frontmontage 4-gats | Ja |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Nom. continustroom, AC-21, 400 V | 1.600 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 50 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 1.250 A |
| Schakelvermogen bij 400 V | 710 kW |
| Model | OTM |
