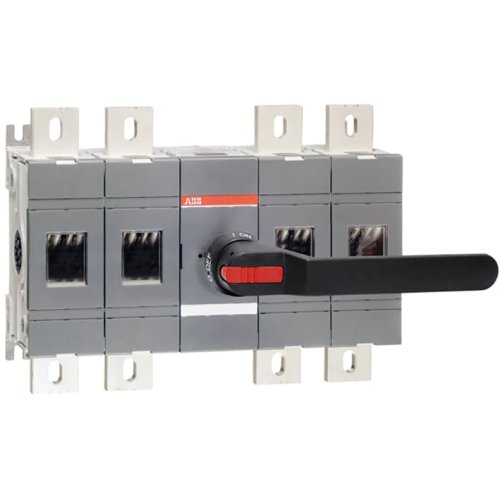

ABB Componenten Lastscheider, 1250A 4P
Artikelnummer: 20095514
Artikelnummer fabrikant: 1SCA022871R5870
EAN Code: 6417019338439
ABB Componenten, SwitchLine, OT 1250E22P, Lastscheider, 1250A 4P, 414,5, 145,5, IP00, Boutklem, Lange draaigreep, Zwart, Compleet apparaat in behuizing ingebouwd
De OT 1250E22P uit de SwitchLine serie is een 4-polige Werkschakelaar voor het veilig schakelen en onderbreken van belastingen tot 1250 A in hoofd- en verdeelinrichtingen. Ontworpen voor frontbediening en geschikte bodemmontage biedt het een robuuste oplossing voor betrouwbare scheiding in industriële omgevingen.De zwarte IP65 Hendel met As zorgt voor duidelijke, veilige bediening aan de voorkant van het paneel, ook in stoffige of vochtige omstandigheden. De 4-polige uitvoering maakt volledige netscheiding mogelijk. Dankzij de meegeleverde terminal bolt kit verloopt montage sneller en consistenter, terwijl het basisframe voor een stabiele inbouw zorgt. De OT1250E-constructie staat voor hoge mechanische duurzaamheid en een voorspelbare schakelactie, zodat stilstand wordt geminimaliseerd en onderhoud efficiënter wordt gepland.
| Breedte | 414,5 |
| Aantal polen | 4 |
| Hoogte | 306 |
| Diepte | 145,5 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Lange draaigreep |
| Beschermingsgraad frontzijde (IP) | IP00 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Nom. continustroom Iu | 1.250 A |
| Nom. vermogen bij AC-3, 400 V | 710 kW |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Boutklem |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Nee |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 710 kW |
| Geschikt voor bodemmontage | Ja |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Nom. continustroom, AC-21, 400 V | 1.250 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 50 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 1.250 A |
| Schakelvermogen bij 400 V | 710 kW |
| Model | SwitchLine |
