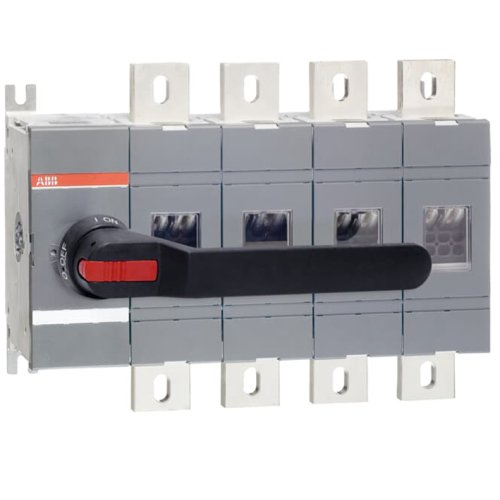

ABB Componenten Lastscheider, 1250A 4P
Artikelnummer: 20095423
Artikelnummer fabrikant: 1SCA022860R6310
EAN Code: 6417019309347
ABB Componenten, SwitchLine, OT 1250E04P, Lastscheider, 1250A 4P, 414,5, 145,5, IP00, Boutklem, Lange draaigreep, Zwart, Compleet apparaat in behuizing ingebouwd
De SwitchLine OT 1250E04P is een werkschakelaar voor het veilig schakelen en scheiden van vermogen tot 1250 A in vierpolige systemen. Ideaal als hoofdschakelaar of voor onderhoudsisolatie in paneel- en machinebouw, met frontbediening voor directe, intuïtieve bediening.Dankzij bodemmontage integreert hij snel in besturingskasten. De zwarte IP65-hendel met as biedt betrouwbare bediening in stoffige of vochtige omgevingen, terwijl de meegeleverde terminal bolt kit de bekabeling versnelt en uniform maakt. Vierpolige uitschakeling zorgt voor volledige netafscheiding, wat stilstand en risico’s minimaliseert. Robuuste bouw en duidelijke standindicatie ondersteunen een veilige, voorspelbare werking. Kort gezegd: een complete, montageklare oplossing die betrouwbaarheid, veiligheid en installatiesnelheid combineert.
| Breedte | 414,5 |
| Aantal polen | 4 |
| Hoogte | 306 |
| Diepte | 145,5 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Lange draaigreep |
| Beschermingsgraad frontzijde (IP) | IP00 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Nom. continustroom Iu | 1.250 A |
| Nom. vermogen bij AC-3, 400 V | 710 kW |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Boutklem |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Nee |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 710 kW |
| Geschikt voor bodemmontage | Ja |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Nom. continustroom, AC-21, 400 V | 1.250 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 50 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 1.250 A |
| Schakelvermogen bij 400 V | 710 kW |
| Model | SwitchLine |
