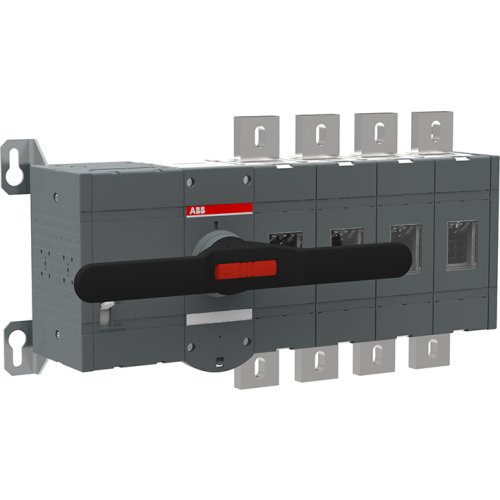

ABB Componenten Lastscheider, 1250 A 4P motor bediend 220...240 V
Artikelnummer: 20096397
Artikelnummer fabrikant: 1SCA115367R1001
EAN Code: 6417019477374
ABB Componenten, Transfer Switch, OTM1250E4M230C, Lastscheider, 1250 A 4P motor bediend 220...240 V, 586,5, IP00, Boutklem, Lange draaigreep, Zwart, Compleet apparaat in behuizing ingebouwd
De OTM1250E4M230C uit de OTM-serie is een 4-polige Werkschakelaar voor het veilig schakelen en scheiden van vermogenscircuits tot 1250 A. Dankzij de gemotoriseerde aandrijving (220…240 V) is hij ideaal voor snelle, frequente schakelingen en bediening op afstand, terwijl de hendel handbediende bediening mogelijk maakt tijdens onderhoud of in noodsituaties.De Bodemmontage versnelt paneelbouw, en de meegeleverde terminal bolt kit zorgt voor een stevige, betrouwbare aansluiting. Een clip voor reservezekering houdt kritieke componenten direct beschikbaar, wat stilstand minimaliseert. De male connector voor het stuurcircuit vereenvoudigt bekabeling en verkort inbedrijfsteltijd. Samen bieden deze functies een compacte, complete oplossing met hoge bedrijfszekerheid en duidelijke bediening voor moderne verdeelinrichtingen.
| Breedte | 586,5 |
| Aantal polen | 4 |
| Hoogte | 306 |
| Diepte | 153 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Lange draaigreep |
| Beschermingsgraad frontzijde (IP) | IP00 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Nom. continustroom Iu | 1.250 A |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Boutklem |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Nee |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Nee |
| Nom. vermogen, AC-23, 400 V | 710 kW |
| Geschikt voor frontmontage 4-gats | Ja |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Nom. continustroom, AC-21, 400 V | 1.250 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 50 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 1.250 A |
| Schakelvermogen bij 400 V | 710 kW |
| Model | OTM |
