ABB Componenten Lastscheider, 1000A 3P
Artikelnummer: 20095511
Artikelnummer fabrikant: 1SCA022871R5520
EAN Code: 6417019338408

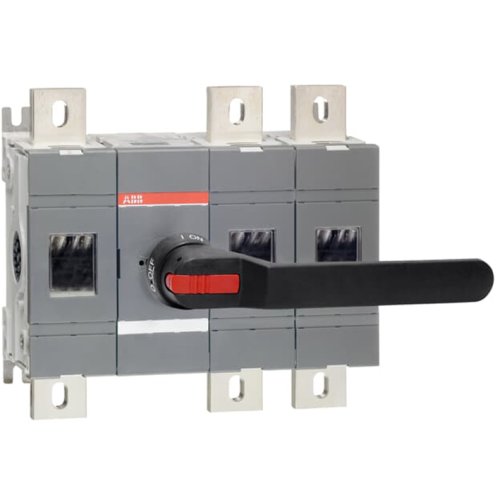

ABB Componenten, SwitchLine, OT 1000E12P, Lastscheider, 1000A 3P, 334,5, IP00, Boutklem, Lange draaigreep, Zwart, Compleet apparaat in behuizing ingebouwd
De OT 1000E12P uit de SwitchLine is een 3‑polige Werkschakelaar voor het veilig schakelen en scheiden van stroomkringen tot 1000 A in industriële verdelers en machine-omgevingen. Dankzij frontbediening blijft de bediening intuïtief en duidelijk zichtbaar aan de voorzijde van het paneel, met directe statusindicatie.De robuuste zwarte IP65 Hendel met As biedt betrouwbare bescherming tegen stof en water, ideaal voor ruwe omgevingen. Bodemmontage vereenvoudigt de integratie in kasten, terwijl de meegeleverde set terminalbouten een snelle, zekere aansluiting mogelijk maakt. Het ontwerp is gericht op bedrijfszekerheid en minimale stilstand: duidelijke aan/uit‑scheiding, stevige mechanica en consistente prestaties bij hoge stromen. Een praktische, complete oplossing die installatietijd verkort en onderhoud vereenvoudigt.
| Breedte | 334,5 |
| Aantal polen | 3 |
| Hoogte | 306 |
| Diepte | 167 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Lange draaigreep |
| Beschermingsgraad frontzijde (IP) | IP00 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Nom. continustroom Iu | 1.000 A |
| Nom. vermogen bij AC-3, 400 V | 560 kW |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Boutklem |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Nee |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 560 kW |
| Geschikt voor bodemmontage | Ja |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Nom. continustroom, AC-21, 400 V | 1.000 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 50 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 1.000 A |
| Schakelvermogen bij 400 V | 560 kW |
| Model | SwitchLine |
