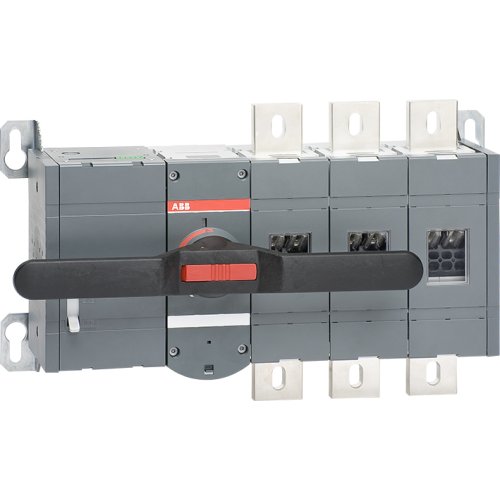

ABB Componenten Lastscheider, 1000 A 3P motor bediend 220...240 V
Artikelnummer: 20096394
Artikelnummer fabrikant: 1SCA115364R1001
EAN Code: 6417019477343
ABB Componenten, Transfer Switch, OTM1000E3M230C, Lastscheider, 1000 A 3P motor bediend 220...240 V, 506,5, IP00, Boutklem, Lange draaigreep, Zwart, Compleet apparaat in behuizing ingebouwd
OTM1000E3M230C is een 3-polige, gemotoriseerde werkschakelaar voor betrouwbare scheiding en schakeling van hoofdvoedingslijnen tot 1000 A. Ideaal voor paneelborden waar veilige uitschakeling en afstandsbediening vereist zijn, met een stuurspanning van 220–240 V voor automatische bediening en een hendel voor handbediening tijdens service of noodsituaties.De bodembouw vereenvoudigt inbouw en zorgt voor een compacte opstelling. Standaard meegeleverd zijn een klemmenboutset, een hendel, een clip voor het opbergen van reservezekeringen en een mannelijke connector voor de stuurkring, wat de bekabeling versnelt en fouten minimaliseert. De OTM-serie staat voor robuuste mechanica, duidelijke schakelstandindicatie en consistent schakelen onder belasting, wat de bedrijfscontinuïteit verhoogt en stilstand tot een minimum beperkt.
| Breedte | 506,5 |
| Aantal polen | 3 |
| Hoogte | 306 |
| Diepte | 153 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Lange draaigreep |
| Beschermingsgraad frontzijde (IP) | IP00 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Nom. continustroom Iu | 1.000 A |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Boutklem |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Nee |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Nee |
| Nom. vermogen, AC-23, 400 V | 560 kW |
| Geschikt voor frontmontage 4-gats | Ja |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Nom. continustroom, AC-21, 400 V | 1.000 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 50 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 1.000 A |
| Schakelvermogen bij 400 V | 560 kW |
| Model | OTM |
