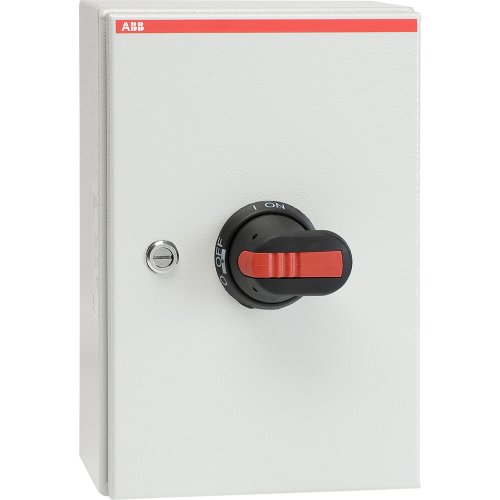

ABB Componenten Lastschakelaar in kast OT serie OTL63B6U
Artikelnummer: 20094191
Artikelnummer fabrikant: 1SCA022610R5030
EAN Code: 6417019198583
ABB Componenten, Enclosed Switches, OTL63B6U, Lastschakelaar in kast OT serie OTL63B6U, IP65, Lange draaigreep, Zwart, Compleet apparaat in behuizing ingebouwd
Werkschakelaar in behuizing OTL63B6U uit de Enclosed Switches-serie is ontworpen voor het veilig schakelen en scheiden van vermogenskringen in machines, HVAC- en pomptoepassingen. De 6-polige uitvoering biedt betrouwbare onderbreking tot 75 A (AC‑23, 415 V) en 37 kW, met een zwarte pistoolhendel voor duidelijke standindicatie en directe bediening.De robuuste staalplaatbehuizing met alu-zink en polyester poedercoating is IP65 en geschikt voor buitengebruik, met bewezen bestendigheid tegen UV, water en tijdelijke onderdompeling (UL746C). De interlocked cover voorkomt openen wanneer de schakelaar in stand “aan” staat; de vergrendeling is omzeilbaar voor thermografische inspecties. Voorzien van scharnierende deur met slot, meegeleverde N- en PE-klemmen en flexibel uit te voeren kabelinvoer (te boren) voor een nette, betrouwbare installatie.
| Breedte | 200 |
| Aantal polen | 6 |
| Hoogte | 300 |
| Diepte | 135 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Lange draaigreep |
| Beschermingsgraad frontzijde (IP) | IP65 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 750.000 - 750.000 V |
| Nom. continustroom Iu | 80 A |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 37 kW |
| Geschikt voor bodemmontage | Nee |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Max. nom. bedrijfsspanning Ue bij AC | 750 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Nom. continustroom, AC-21, 400 V | 80 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 1 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 75 A |
| Schakelvermogen bij 400 V | 37 kW |
| Model | Enclosed Switches |
