ABB Componenten Interface relais tbv N/A9-A110 24..250v/ac
Artikelnummer: 20093663
Artikelnummer fabrikant: 1SBN060300R1000
EAN Code: 3471522364852
ABB Componenten, Magneetschakelaar / AF, RA5-1, Interface relais tbv N/A9-A110 24..250v/ac, Schroefaansluiting, DC

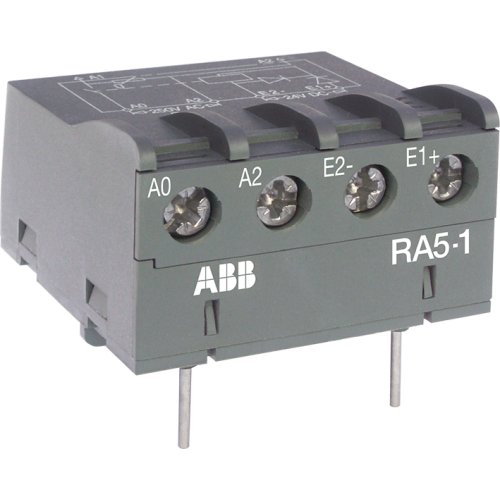

RA5-1 is een interface relais voor Magneetschakelaar / AF-toepassingen. Het zet 24 V DC stuursignalen van een PLC of andere laagvermogenbronnen om naar voldoende schakelvermogen om spoelen van bijbehorende contactoren – waaronder de N/A9–A110 reeks – betrouwbaar te bekrachtigen. De N.O.-contactuitgang verzorgt het schakelen van de vermogenschakelaar, terwijl de laagverbruik 24 V DC spoel direct door de PLC wordt aangestuurd.De RA5-1 is gebouwd voor lange levensduur en storingsvrije besturing. Ingebouwde overspanningsbeveiliging beschermt zowel de relaisspoel (diode) als de spoel van de vermogenschakelaar (varistor), wat ongewenste piekspanningen reduceert en de elektronica ontziet. Daarnaast voorkomt een polariteitsbeveiliging tussen E1 en E2 fouten bij omgekeerde aansluiting. Compact, efficiënt en passend binnen de A-Line accessoirefamilie, biedt het een snelle, veilige koppeling tussen besturing en vermogensschakeling.
| Aansluitwijze hulpstroomcircuit | Schroefaansluiting |
| Type stuurspanning | DC |
| Nom. stuurspanning Us bij DC | 24.000 - 24.000 V |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als wisselcontact | 0 |
| Nom. bedrijfsstroom Ie, 400 V | 5 A |
| Interface | Ja |
| Model | Magneetschakelaar / AF |
