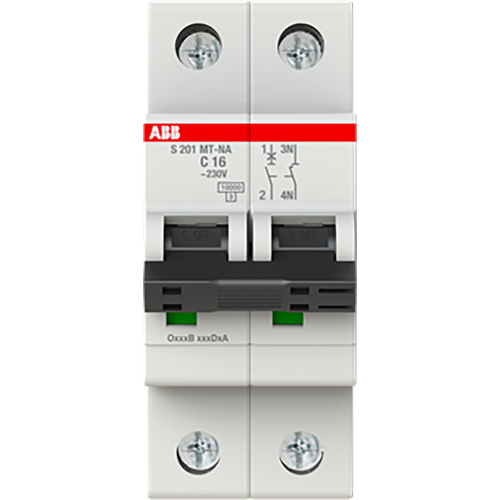

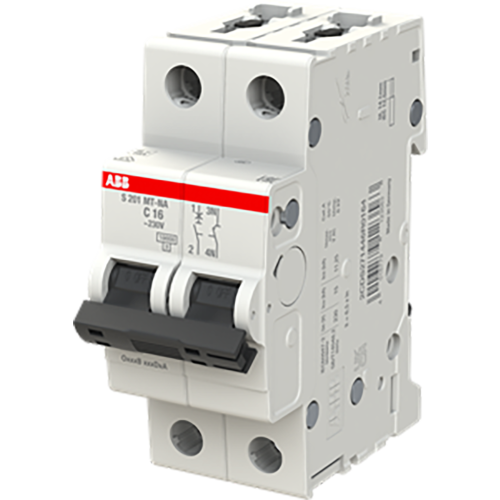

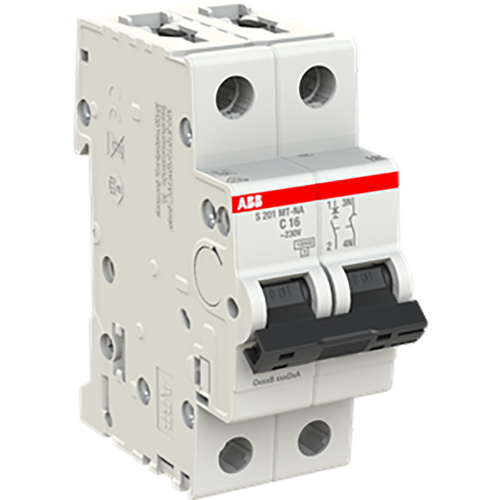

ABB Componenten Installatieutomaat S200MT 1P+N C16 10kA
Artikelnummer: 20115461
Artikelnummer fabrikant: 2CDS271446R0164
EAN Code: 4016779123563
ABB Componenten, System pro M compact, S201MT-C16NA, Installatieutomaat S200MT 1P+N C16 10kA, AC, C, IP20
De S201MT-C16NA uit de System pro M compact-serie is een installatieautomaat voor betrouwbare beveiliging van eindgroepen tegen overbelasting en kortsluiting. Met een C-karakteristiek en 16 A nominale stroom is hij geschikt voor algemene vermogenskringen in utiliteit en industrie. Dankzij de 1P+N-configuratie worden fase en nul gelijktijdig afgeschakeld, wat de veiligheid en servicevriendelijkheid verhoogt.Het hoge kortsluitvermogen van 10 kA biedt extra veiligheidsmarge in installatieomgevingen met hoge foutstromen. De thermisch-magnetische techniek schakelt snel en selectief uit, terwijl de compacte bouwvorm ruimte in de verdeelinrichting bespaart. Eenvoudige DIN-railmontage, stevige klemmen en een duidelijke standindicatie versnellen de installatie. Volledig compatibel met System pro M compact-accessoires zoals doorverbindingskammen en (signaal-/)hulpcontacten voor snelle bekabeling en statusbewaking.
| Beschermingsgraad (IP) | IP20 |
| Spanningstype | AC |
| Inbouwdiepte | 69 mm |
| Nom. (meet)stroom | 16 A |
| Nom. (meet)spanning | 400 V |
| Inbouwmontage (stucwerk) | Nee |
| Frequentie | 50.000 - 60.000 Hz |
| Breedte in module-eenheden | 2 |
| Explosieveilig | Nee |
| Omgevingstemperatuur tijdens bedrijf | -40.000 - 70.000 °C |
| Nevenapparaat mogelijk | Ja |
| Aansluitbare geleiderdoorsnede eendraads | 0.750 - 35.000 mm² |
| Aansluitbare geleiderdoorsnede meerdraads | 0.750 - 25.000 mm² |
| Nom. isolatiespanning Ui | 440 V |
| Uitschakelkarakteristiek | C |
| Energiebegrenzingsklasse | 3 |
| Vervuilingsgraad | 3 |
| Aantal beveiligde polen | 1 |
| Meeschakelende nul | Ja |
| Aantal polen (totaal) | 2 |
| Nom. stoothoudspanning (Uimp) | 4 kV |
| Overspanningscategorie | 3 |
| Nom. afschakelvermogen Icn EN 60898 bij 230 V | 10 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 230 V | 15 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 400 V | 15 kA |
| Nom. afschakelvermogen Icn EN 60898 bij 400 V | 10 kA |
| Verliesvermogen | 5 |
| Model | System pro M compact |
