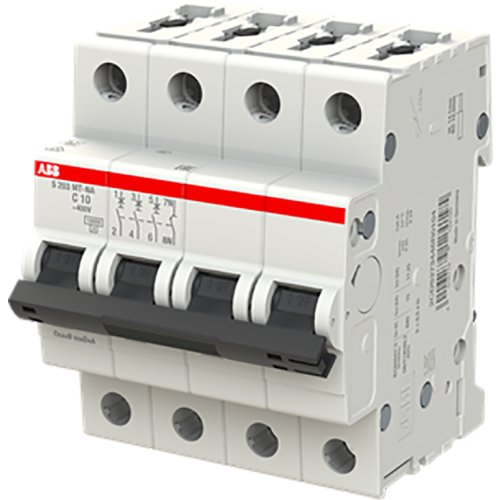

ABB Componenten Installatieautomaat Tractie S200MT 3P+N C10 10kA Tractie
Artikelnummer: 20116287
Artikelnummer fabrikant: 2CDS273446R0104
EAN Code: 4016779124195
ABB Componenten, System pro M compact, S203MT-C10NA, Installatieautomaat Tractie S200MT 3P+N C10 10kA Tractie, AC, C, 8,4, IP20
De S203MT-C10NA is een installatieautomaat voor betrouwbare beveiliging van tractietoepassingen en algemene energieverdeling op DIN-rail. Hij schakelt snel uit bij overbelasting en kortsluiting, waardoor bedrading en apparatuur beschermd blijven en stilstand wordt beperkt. Met integratie in de System pro M compact-serie past hij naadloos in modulaire verdeelinrichtingen.Dankzij C-karakteristiek biedt hij stabiele uitschakeling bij standaard inductieve belastingen. De 10 kA afschakelcapaciteit geeft extra veiligheidsmarge in installaties met hoge foutstromen. De uitvoering 3P+N beveiligt drie fasen en de nulleider in één compacte eenheid, wat bekabeling vereenvoudigt en overzicht in de kast vergroot. De nominale stroom van 10 A maakt nauwkeurige circuitbeveiliging mogelijk zonder onnodige afschakeling, terwijl de robuuste opbouw consistent presteert in veeleisende omgevingen.
| Beschermingsgraad (IP) | IP20 |
| Spanningstype | AC |
| Inbouwdiepte | 69 mm |
| Nom. (meet)stroom | 10 A |
| Nom. (meet)spanning | 400 V |
| Inbouwmontage (stucwerk) | Nee |
| Frequentie | 50.000 - 60.000 Hz |
| Breedte in module-eenheden | 4 |
| Explosieveilig | Nee |
| Omgevingstemperatuur tijdens bedrijf | -40.000 - 70.000 °C |
| Nevenapparaat mogelijk | Ja |
| Aansluitbare geleiderdoorsnede eendraads | 0.750 - 35.000 mm² |
| Aansluitbare geleiderdoorsnede meerdraads | 0.750 - 25.000 mm² |
| Nom. isolatiespanning Ui | 440 V |
| Uitschakelkarakteristiek | C |
| Energiebegrenzingsklasse | 3 |
| Vervuilingsgraad | 3 |
| Aantal beveiligde polen | 3 |
| Meeschakelende nul | Ja |
| Aantal polen (totaal) | 4 |
| Nom. stoothoudspanning (Uimp) | 4 kV |
| Overspanningscategorie | 3 |
| Nom. afschakelvermogen Icn EN 60898 bij 230 V | 10 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 230 V | 15 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 400 V | 15 kA |
| Nom. afschakelvermogen Icn EN 60898 bij 400 V | 10 kA |
| Verliesvermogen | 8,4 |
| Model | System pro M compact |
