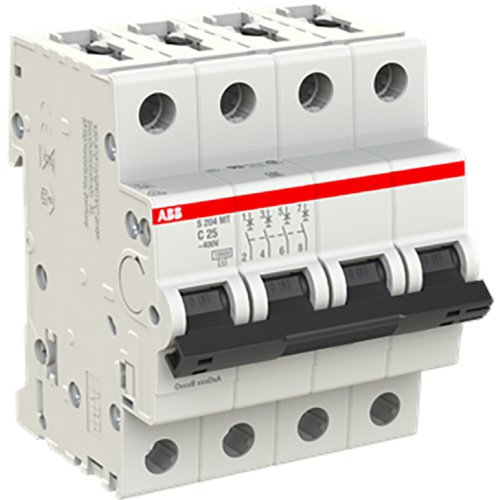

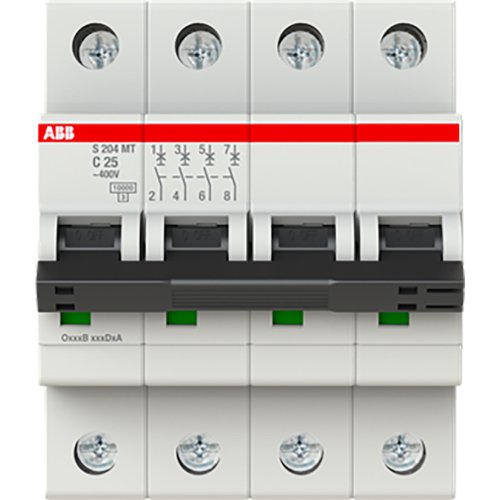

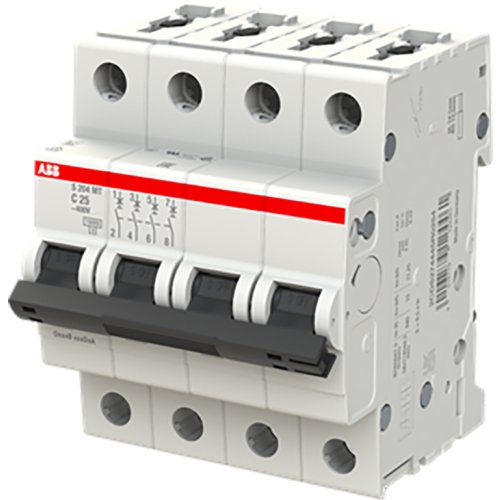

ABB Componenten Installatieautomaat Tractie C karakteristiek 10kA, 4 polig, 25A
Artikelnummer: 20116606
Artikelnummer fabrikant: 2CDS274445R0254
EAN Code: 4016779124461
ABB Componenten, System pro M compact, S204MT-C25, Installatieautomaat Tractie C karakteristiek 10kA, 4 polig, 25A, AC, C, 12,8, IP20
De S204MT-C25 is een 4-polige installatieautomaat uit de System pro M compact-serie voor de beveiliging van driefasesystemen met nulleider in energieverdelingen en tractietoepassingen. Hij beschermt betrouwbaar tegen overbelasting en kortsluiting; de C-karakteristiek en 25 A nominale stroom maken hem geschikt voor gemengde en inductieve lasten zoals motoren en voedingen.Met een afschakelvermogen van 10 kA blijft de installatie ook bij hogere foutstromen bedrijfszeker. Het 4-polige ontwerp schakelt alle geleiders gelijktijdig voor verhoogde veiligheid en overzichtelijk onderhoud. Het compacte DIN-rail ontwerp bespaart ruimte en versnelt montage in verdeelinrichtingen. Bovendien sluit hij naadloos aan binnen System pro M compact voor een consistente opbouw en eenvoudige uitbreidbaarheid.
| Beschermingsgraad (IP) | IP20 |
| Spanningstype | AC |
| Inbouwdiepte | 69 mm |
| Nom. (meet)stroom | 25 A |
| Nom. (meet)spanning | 400 V |
| Inbouwmontage (stucwerk) | Nee |
| Frequentie | 50.000 - 60.000 Hz |
| Breedte in module-eenheden | 4 |
| Explosieveilig | Nee |
| Omgevingstemperatuur tijdens bedrijf | -40.000 - 70.000 °C |
| Nevenapparaat mogelijk | Ja |
| Aansluitbare geleiderdoorsnede eendraads | 0.750 - 35.000 mm² |
| Aansluitbare geleiderdoorsnede meerdraads | 0.750 - 25.000 mm² |
| Nom. isolatiespanning Ui | 440 V |
| Uitschakelkarakteristiek | C |
| Energiebegrenzingsklasse | 3 |
| Vervuilingsgraad | 3 |
| Aantal beveiligde polen | 4 |
| Meeschakelende nul | Nee |
| Aantal polen (totaal) | 4 |
| Nom. stoothoudspanning (Uimp) | 4 kV |
| Overspanningscategorie | 3 |
| Nom. afschakelvermogen Icn EN 60898 bij 230 V | 10 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 230 V | 15 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 400 V | 15 kA |
| Nom. afschakelvermogen Icn EN 60898 bij 400 V | 10 kA |
| Verliesvermogen | 12,8 |
| Model | System pro M compact |
