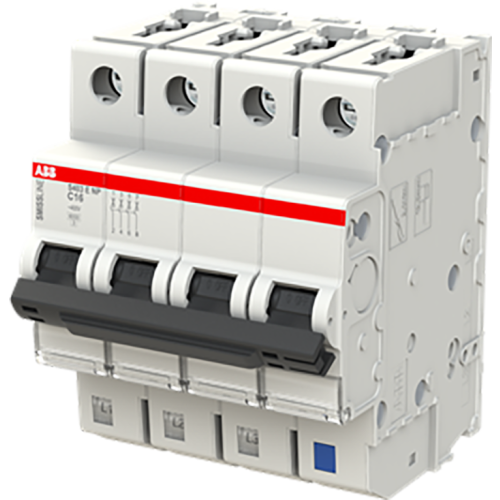

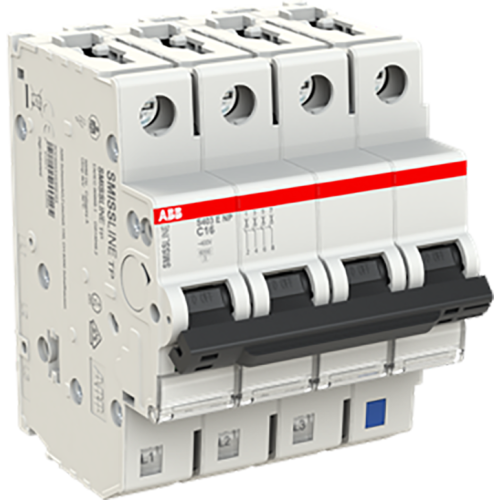

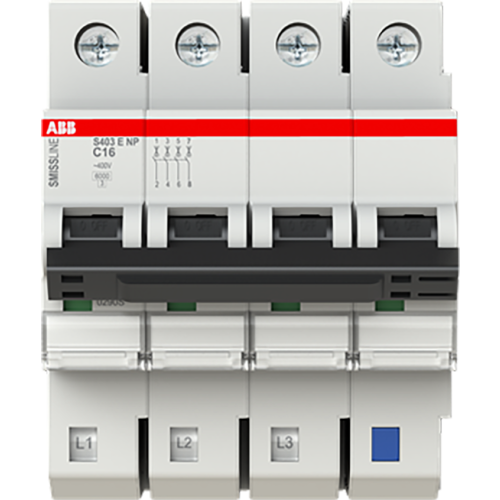

ABB Componenten Installatieautomaat SmissLine S400E 3P+N C16 6kA
Artikelnummer: 20113025
Artikelnummer fabrikant: 2CCS553103R8164
EAN Code: 7612271442866
ABB Componenten, Smissline-TP, S403E-C16NP, Installatieautomaat SmissLine S400E 3P+N C16 6kA, AC, C, IP20
De Smissline-TP S403E-C16NP is een stroombegrenzende installatieautomaat voor 3P+N-toepassingen die circuits betrouwbaar beveiligt tegen overbelasting en kortsluiting. Ideaal voor utiliteit, industrie en kritische energiedistributie waar continuïteit telt.Met een vertraagd thermisch mechanisme voor overbelastingsbeveiliging en een elektromechanisch mechanisme voor snelle kortsluituitschakeling biedt hij stabiele, voorspelbare prestaties. De C-karakteristiek van 16 A en het schakelvermogen van 6 kA bij 230/400 V AC dekken een breed toepassingsgebied. Als plug-in onderdeel van het Smissline-TP systeem versnelt hij montage en uitbreiding, met minimale stilstand en een nette opbouw. De stroombegrenzing reduceert foutenergie en verlengt de levensduur van componenten. Voldoet aan IEC/EN 60898-1 voor aantoonbare conformiteit in projecten.
| Beschermingsgraad (IP) | IP20 |
| Spanningstype | AC |
| Inbouwdiepte | 82 mm |
| Nom. (meet)stroom | 16 A |
| Nom. (meet)spanning | 240 V |
| Inbouwmontage (stucwerk) | Nee |
| Frequentie | 50.000 - 60.000 Hz |
| Breedte in module-eenheden | 4 |
| Explosieveilig | Nee |
| Omgevingstemperatuur tijdens bedrijf | -25.000 - 60.000 °C |
| Nevenapparaat mogelijk | Ja |
| Aansluitbare geleiderdoorsnede eendraads | 0.750 - 35.000 mm² |
| Aansluitbare geleiderdoorsnede meerdraads | 0.750 - 25.000 mm² |
| Nom. isolatiespanning Ui | 440 V |
| Uitschakelkarakteristiek | C |
| Energiebegrenzingsklasse | 3 |
| Vervuilingsgraad | 4 |
| Aantal beveiligde polen | 4 |
| Meeschakelende nul | Ja |
| Aantal polen (totaal) | 4 |
| Nom. stoothoudspanning (Uimp) | 4 kV |
| Overspanningscategorie | 3 |
| Nom. afschakelvermogen Icn EN 60898 bij 230 V | 6 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 230 V | 6 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 400 V | 6 kA |
| Nom. afschakelvermogen Icn EN 60898 bij 400 V | 6 kA |
| Model | Smissline-TP |
