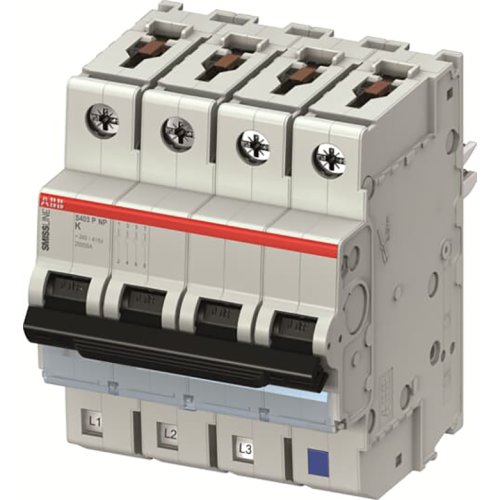

ABB Componenten Installatieautomaat SmissLine 3 polig + N, K Kar. 50A, 20 kA
Artikelnummer: 20112658
Artikelnummer fabrikant: 2CCG000486R0001
EAN Code: 7612271510497
ABB Componenten, Smissline-S, S 403P K50 NP, Installatieautomaat SmissLine 3 polig + N, K Kar. 50A, 20 kA, AC, K, 14,8, IP20
De S 403P K50 NP uit de Smissline-S serie is een installatieautomaat 3-polig + N voor betrouwbare beveiliging van verdeelcircuits tegen overbelasting en kortsluiting. De K-karakteristiek en 50 A nominale stroom maken hem geschikt voor belastingen met hoge inschakelstromen, zoals motoren en transformatoren.De current-limiting werking verhoogt selectiviteit en beperkt foutenergie. Twee onafhankelijke uitschakelmechanismen—vertraagde thermische en onmiddellijke elektromechanische—bieden nauwkeurige bescherming. Met een afschakelvermogen tot 20 kA bij 240/415 V AC en conformiteit aan IEC/EN 60947-2 levert hij prestaties in commerciële, industriële en kritische-vermogenstoepassingen. Als plug-in oplossing binnen het Smissline TP-systeem versnelt hij montage en onderhoud, met snelle uitwisseling en minimale stilstand.
| Beschermingsgraad (IP) | IP20 |
| Spanningstype | AC |
| Inbouwdiepte | 91 mm |
| Nom. (meet)stroom | 50 A |
| Nom. (meet)spanning | 415 V |
| Inbouwmontage (stucwerk) | Nee |
| Frequentie | 50.000 - 60.000 Hz |
| Breedte in module-eenheden | 4 |
| Explosieveilig | Nee |
| Omgevingstemperatuur tijdens bedrijf | -25.000 - 60.000 °C |
| Nevenapparaat mogelijk | Ja |
| Aansluitbare geleiderdoorsnede eendraads | 0.750 - 35.000 mm² |
| Aansluitbare geleiderdoorsnede meerdraads | 0.750 - 25.000 mm² |
| Nom. isolatiespanning Ui | 440 V |
| Uitschakelkarakteristiek | K |
| Energiebegrenzingsklasse | 3 |
| Vervuilingsgraad | 3 |
| Aantal beveiligde polen | 4 |
| Meeschakelende nul | Ja |
| Aantal polen (totaal) | 4 |
| Nom. stoothoudspanning (Uimp) | 4 kV |
| Overspanningscategorie | 3 |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 230 V | 20 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 400 V | 20 kA |
| Verliesvermogen | 14,8 |
| Model | Smissline-S |
