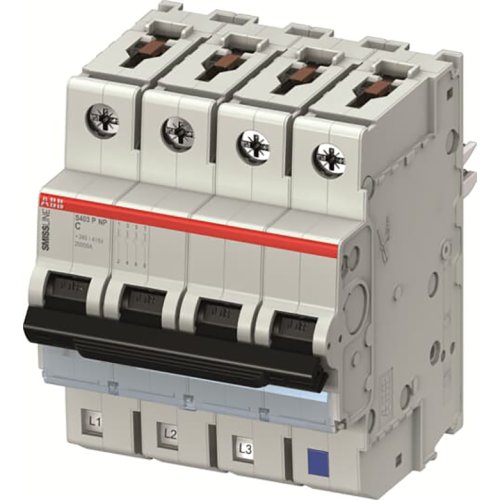

ABB Componenten Installatieautomaat SmissLine 3 polig + N, C Kar. 63A, 20 kA
Artikelnummer: 20112582
Artikelnummer fabrikant: 2CCG000410R0001
EAN Code: 7612271509804
ABB Componenten, Smissline-S, S 403P C63 NP, Installatieautomaat SmissLine 3 polig + N, C Kar. 63A, 20 kA, AC, C, IP20
De S 403P C63 NP uit de Smissline-S serie is een 3-polig + N installatieautomaat voor het Smissline plug-in distributiesysteem. Hij beschermt eindgroepen betrouwbaar tegen overbelasting en kortsluiting in commerciële, industriële en kritische omgevingen, met een compact ontwerp dat naadloos in railgebonden verdelers past.Het stroombegrenzende ontwerp beperkt foutenergie, terwijl twee uitschakelmechanismen – vertraagd thermisch voor overbelasting en elektromechanisch voor kortsluiting – zorgen voor snelle, selectieve afschakeling. De C‑karakteristiek met 63 A nominale stroom en een breekvermogen tot 20 kA bij 240/415 V AC biedt ruime veiligheidsmarges. De plug-in uitvoering voor het SMISSLINE TP System versnelt montage en service, doordat modules snel zijn te wisselen zonder extra bedrading. Conformiteit met IEC/EN 60947‑2 waarborgt consistentie en betrouwbaarheid.
| Beschermingsgraad (IP) | IP20 |
| Spanningstype | AC |
| Inbouwdiepte | 91 mm |
| Nom. (meet)stroom | 63 A |
| Nom. (meet)spanning | 240 V |
| Inbouwmontage (stucwerk) | Nee |
| Frequentie | 50.000 - 60.000 Hz |
| Breedte in module-eenheden | 4 |
| Explosieveilig | Nee |
| Omgevingstemperatuur tijdens bedrijf | -25.000 - 60.000 °C |
| Nevenapparaat mogelijk | Ja |
| Aansluitbare geleiderdoorsnede eendraads | 0.750 - 35.000 mm² |
| Aansluitbare geleiderdoorsnede meerdraads | 0.750 - 25.000 mm² |
| Nom. isolatiespanning Ui | 440 V |
| Uitschakelkarakteristiek | C |
| Energiebegrenzingsklasse | 3 |
| Vervuilingsgraad | 3 |
| Aantal beveiligde polen | 4 |
| Meeschakelende nul | Ja |
| Aantal polen (totaal) | 4 |
| Nom. stoothoudspanning (Uimp) | 4 kV |
| Overspanningscategorie | 3 |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 230 V | 20 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 400 V | 20 kA |
| Verliesvermogen | 22 |
| Model | Smissline-S |
