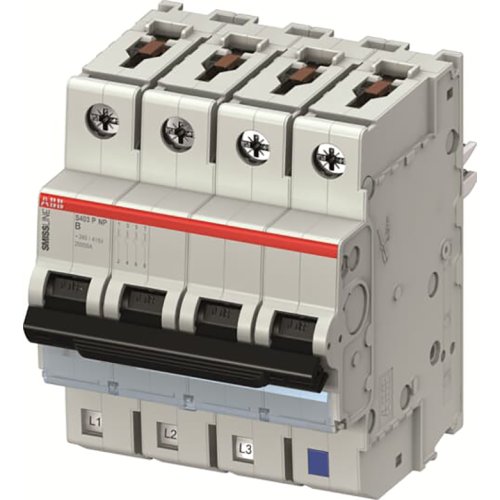

ABB Componenten Installatieautomaat SmissLine 3 polig + N, B Kar. 50A, 20 kA
Artikelnummer: 20112712
Artikelnummer fabrikant: 2CCG000540R0001
EAN Code: 7612271509095
ABB Componenten, Smissline-S, S 403P B50 NP, Installatieautomaat SmissLine 3 polig + N, B Kar. 50A, 20 kA, AC, B, 14,8, IP20
De S 403P B50 NP is een 3-polig + N installatieautomaat uit de Smissline-S serie voor betrouwbare beveiliging van verdeel- en eindgroepen in utiliteit, industrie en kritische toepassingen. Hij begrenst foutstromen en beschermt circuits effectief tegen overbelasting en kortsluiting, met B-karakteristiek op 50 A voor voorspelbaar schakelen en goede selectiviteit.Deze uitvoering combineert een vertraagd thermisch mechanisme voor overbelastingen met een elektromagnetisch mechanisme voor kortsluitingen. Het hoge afschakelvermogen van 20 kA in dit type (serie tot 40 kA) vergroot de bedrijfszekerheid. Dankzij het plug-in Smissline TP systeem wordt snel en foutarm monteren, uitbreiden of vervangen mogelijk, met minimale stilstand. Conform IEC/EN 60947-2 en beschikbaar in meerdere configuraties en karakteristieken, voor een uniforme en schaalbare opbouw van verdeelinrichtingen.
| Beschermingsgraad (IP) | IP20 |
| Spanningstype | AC |
| Inbouwdiepte | 91 mm |
| Nom. (meet)stroom | 50 A |
| Nom. (meet)spanning | 415 V |
| Inbouwmontage (stucwerk) | Nee |
| Frequentie | 50.000 - 60.000 Hz |
| Breedte in module-eenheden | 4 |
| Explosieveilig | Nee |
| Omgevingstemperatuur tijdens bedrijf | -25.000 - 60.000 °C |
| Nevenapparaat mogelijk | Ja |
| Aansluitbare geleiderdoorsnede eendraads | 0.750 - 35.000 mm² |
| Aansluitbare geleiderdoorsnede meerdraads | 0.750 - 25.000 mm² |
| Nom. isolatiespanning Ui | 440 V |
| Uitschakelkarakteristiek | B |
| Energiebegrenzingsklasse | 3 |
| Vervuilingsgraad | 3 |
| Aantal beveiligde polen | 4 |
| Meeschakelende nul | Ja |
| Aantal polen (totaal) | 4 |
| Nom. stoothoudspanning (Uimp) | 4 kV |
| Overspanningscategorie | 3 |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 230 V | 20 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 400 V | 20 kA |
| Verliesvermogen | 14,8 |
| Model | Smissline-S |
