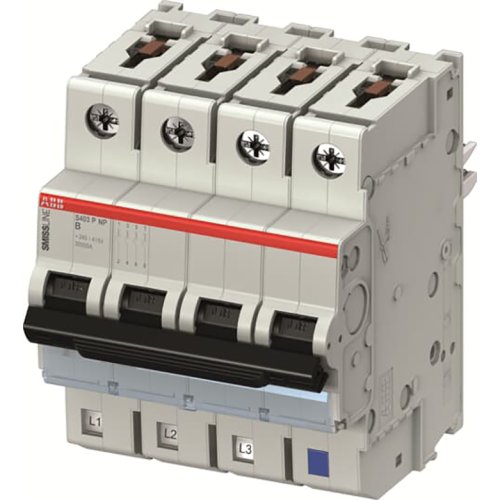

ABB Componenten Installatieautomaat SmissLine 3 polig + N, B Kar. 20A, 30 kA
Artikelnummer: 20112708
Artikelnummer fabrikant: 2CCG000536R0001
EAN Code: 7612271509057
ABB Componenten, Smissline-S, S 403P B20 NP, Installatieautomaat SmissLine 3 polig + N, B Kar. 20A, 30 kA, AC, B, IP20
De Smissline-S S 403P B20 NP is een 3-polig + N installatieautomaat voor betrouwbare beveiliging van eindgroepen tegen overbelasting en kortsluiting. Dankzij de stroombegrenzende werking en twee uitschakelmechanismen—thermisch vertraagd voor overload en elektromagnetisch bij kortsluiting—blijft de installatie veilig en bedrijfszeker. Conform IEC/EN 60947-2 en uitgevoerd met B-karakteristiek 20 A.De plug-in uitvoering voor het SMISSLINE TP systeem maakt snelle, foutloze montage en uitwisseling mogelijk zonder bedrading los te nemen, wat stilstand minimaliseert. De hoge afschakelcapaciteit tot 30 kA biedt extra zekerheid in veeleisende omgevingen, terwijl de stroombegrenzing de foutenergie verlaagt en apparatuur beschermt. Beschikbaar binnen een breed ecosysteem aan varianten, ideaal voor commerciële, industriële en kritische energieverdeling. Zo blijft de verdeling compact, veilig en toekomstgericht.
| Beschermingsgraad (IP) | IP20 |
| Spanningstype | AC |
| Inbouwdiepte | 91 mm |
| Nom. (meet)stroom | 20 A |
| Nom. (meet)spanning | 415 V |
| Inbouwmontage (stucwerk) | Nee |
| Frequentie | 50.000 - 60.000 Hz |
| Breedte in module-eenheden | 4 |
| Explosieveilig | Nee |
| Omgevingstemperatuur tijdens bedrijf | -25.000 - 60.000 °C |
| Nevenapparaat mogelijk | Ja |
| Aansluitbare geleiderdoorsnede eendraads | 0.750 - 35.000 mm² |
| Aansluitbare geleiderdoorsnede meerdraads | 0.750 - 25.000 mm² |
| Nom. isolatiespanning Ui | 440 V |
| Uitschakelkarakteristiek | B |
| Energiebegrenzingsklasse | 3 |
| Vervuilingsgraad | 3 |
| Aantal beveiligde polen | 4 |
| Meeschakelende nul | Ja |
| Aantal polen (totaal) | 4 |
| Nom. stoothoudspanning (Uimp) | 4 kV |
| Overspanningscategorie | 3 |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 230 V | 30 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 400 V | 30 kA |
| Verliesvermogen | 8 |
| Model | Smissline-S |
