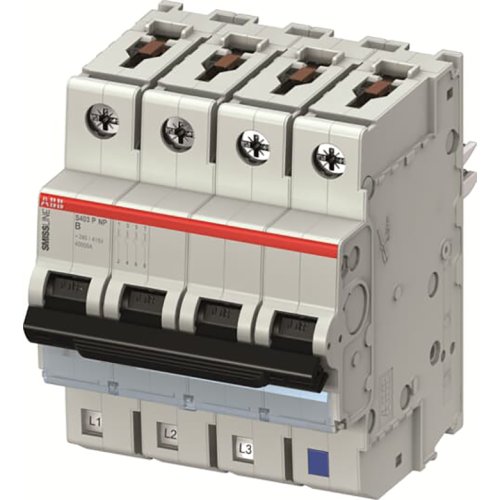

ABB Componenten Installatieautomaat SmissLine 3 polig + N, B Kar. 16A, 40 kA
Artikelnummer: 20112707
Artikelnummer fabrikant: 2CCG000535R0001
EAN Code: 7612271509040
ABB Componenten, Smissline-S, S 403P B16 NP, Installatieautomaat SmissLine 3 polig + N, B Kar. 16A, 40 kA, AC, B, 7,6, IP20
De S 403P B16 NP is een 3-polige + N installatieautomaat met B-karakteristiek voor 16 A, ontworpen voor betrouwbare beveiliging van energiedistributie tegen overbelasting en kortsluiting. Als onderdeel van de Smissline-S serie biedt hij stroombegrenzing om foutenergie te beperken en continuïteit te verhogen.De combinatie van vertraagde thermische uitschakeling voor overbelasting en elektromagnetische uitschakeling bij kortsluiting zorgt voor nauwkeurige, snelle beveiliging. De plug-in uitvoering voor het SMISSLINE TP systeem versnelt montage en vereenvoudigt onderhoud, wat stilstand minimaliseert. Met een uitschakelvermogen tot 40 kA bij 240/415 V AC is hij geschikt voor commerciële, industriële en kritische toepassingen. Deze range voldoet aan IEC/EN 60947-2 en biedt opties tot 63 A en diverse configuraties voor maximale flexibiliteit.
| Beschermingsgraad (IP) | IP20 |
| Spanningstype | AC |
| Inbouwdiepte | 91 mm |
| Nom. (meet)stroom | 16 A |
| Nom. (meet)spanning | 240 V |
| Inbouwmontage (stucwerk) | Nee |
| Frequentie | 50.000 - 60.000 Hz |
| Breedte in module-eenheden | 4 |
| Explosieveilig | Nee |
| Omgevingstemperatuur tijdens bedrijf | -25.000 - 60.000 °C |
| Nevenapparaat mogelijk | Ja |
| Aansluitbare geleiderdoorsnede eendraads | 0.750 - 35.000 mm² |
| Aansluitbare geleiderdoorsnede meerdraads | 0.750 - 25.000 mm² |
| Nom. isolatiespanning Ui | 440 V |
| Uitschakelkarakteristiek | B |
| Energiebegrenzingsklasse | 3 |
| Vervuilingsgraad | 3 |
| Aantal beveiligde polen | 4 |
| Meeschakelende nul | Ja |
| Aantal polen (totaal) | 4 |
| Nom. stoothoudspanning (Uimp) | 4 kV |
| Overspanningscategorie | 3 |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 230 V | 40 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 400 V | 40 kA |
| Verliesvermogen | 7,6 |
| Model | Smissline-S |
