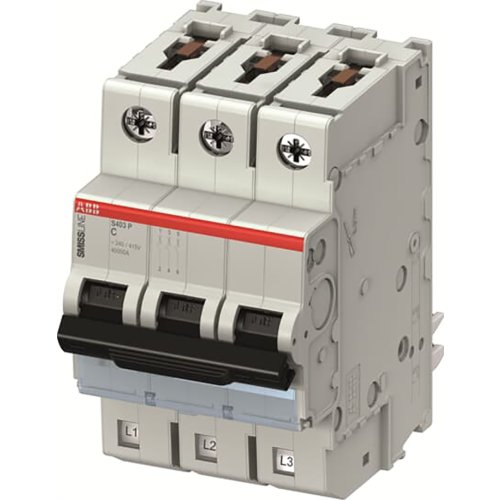

ABB Componenten Installatieautomaat SmissLine 3 polig, C Kar. 8A, 40 kA
Artikelnummer: 20112556
Artikelnummer fabrikant: 2CCG000384R0001
EAN Code: 7612271509576
ABB Componenten, Smissline-S, S 403P C 8, Installatieautomaat SmissLine 3 polig, C Kar. 8A, 40 kA, AC, C, 3,6, IP20
De S 403P C 8 uit de Smissline-S serie is een installatieautomaat voor betrouwbare beveiliging van driefasige circuits tegen overbelasting en kortsluiting. Dankzij stroombegrenzing wordt de doorlaatenergie geminimaliseerd, wat componenten beschermt en stilstand beperkt. De pluggable uitvoering voor het SMISSLINE TP systeem versnelt montage en vervanging, waardoor uitbreiden of onderhoud snel en veilig verloopt.Deze 3-polige, C-karakteristiek 8 A uitvoering met hoge afschakelcapaciteit tot 40 kA is geschikt voor veeleisende commerciële, industriële en kritische toepassingen. Twee tripmechanismen – thermisch vertraagd voor overbelasting en elektromagnetisch voor kortsluiting – zorgen voor nauwkeurige uitschakeling. Conformiteit met IEC/EN 60947-2 ondersteunt normering, terwijl de reeks met B/C/K-karakteristieken en meerdere configuraties uniformering in projecten vergemakkelijkt.
| Beschermingsgraad (IP) | IP20 |
| Spanningstype | AC |
| Inbouwdiepte | 91 mm |
| Nom. (meet)stroom | 8 A |
| Nom. (meet)spanning | 415 V |
| Inbouwmontage (stucwerk) | Nee |
| Frequentie | 50.000 - 60.000 Hz |
| Breedte in module-eenheden | 3 |
| Explosieveilig | Nee |
| Omgevingstemperatuur tijdens bedrijf | -25.000 - 60.000 °C |
| Nevenapparaat mogelijk | Ja |
| Aansluitbare geleiderdoorsnede eendraads | 0.750 - 35.000 mm² |
| Aansluitbare geleiderdoorsnede meerdraads | 0.750 - 25.000 mm² |
| Nom. isolatiespanning Ui | 440 V |
| Uitschakelkarakteristiek | C |
| Energiebegrenzingsklasse | 3 |
| Vervuilingsgraad | 3 |
| Aantal beveiligde polen | 3 |
| Meeschakelende nul | Nee |
| Aantal polen (totaal) | 3 |
| Nom. stoothoudspanning (Uimp) | 4 kV |
| Overspanningscategorie | 3 |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 230 V | 40 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 400 V | 40 kA |
| Verliesvermogen | 3,6 |
| Model | Smissline-S |
