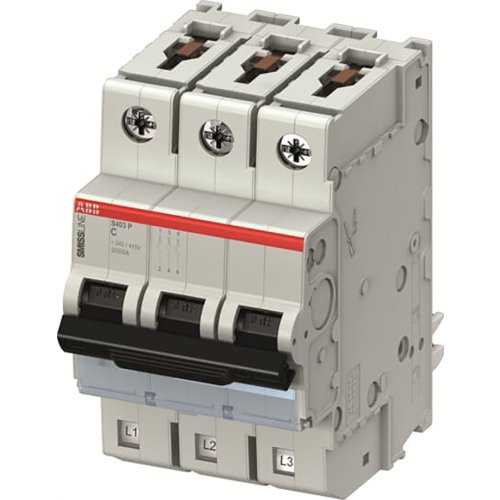

ABB Componenten Installatieautomaat SmissLine 3 polig, C Kar. 20A, 30 kA
Artikelnummer: 20112561
Artikelnummer fabrikant: 2CCG000389R0001
EAN Code: 7612271509613
ABB Componenten, Smissline-S, S 403P C20, Installatieautomaat SmissLine 3 polig, C Kar. 20A, 30 kA, AC, C, IP20
De S 403P C20 uit de Smissline-S serie is een 3-polige installatieautomaat voor betrouwbare beveiliging van eindgroepen en verdeelinrichtingen in utiliteit, industrie en kritische energievoorziening. Hij begrenst de kortsluitstroom en schakelt selectief af, waardoor componenten downstream beter beschermd blijven en de uptime toeneemt.Dankzij de C-karakteristiek 20 A en een hoge afschakelcapaciteit tot 30 kA op 240/415 V AC combineert hij snelle kortsluitbeveiliging met vertraagde thermische uitschakeling bij overbelasting. De plug-in uitvoering voor het SMISSLINE TP systeem versnelt montage en ombouw zonder extra bedrading, en maakt compacte, schaalbare borden mogelijk. Conform IEC/EN 60947-2 biedt de S 403P C20 een consistente, gecertificeerde prestatie met duidelijke bedienbaarheid en een robuuste, stroombewarende ontwerpfilosofie.
| Beschermingsgraad (IP) | IP20 |
| Spanningstype | AC |
| Inbouwdiepte | 91 mm |
| Nom. (meet)stroom | 20 A |
| Nom. (meet)spanning | 415 V |
| Inbouwmontage (stucwerk) | Nee |
| Frequentie | 50.000 - 60.000 Hz |
| Breedte in module-eenheden | 3 |
| Explosieveilig | Nee |
| Omgevingstemperatuur tijdens bedrijf | -25.000 - 60.000 °C |
| Nevenapparaat mogelijk | Ja |
| Aansluitbare geleiderdoorsnede eendraads | 0.750 - 35.000 mm² |
| Aansluitbare geleiderdoorsnede meerdraads | 0.750 - 25.000 mm² |
| Nom. isolatiespanning Ui | 440 V |
| Uitschakelkarakteristiek | C |
| Energiebegrenzingsklasse | 3 |
| Vervuilingsgraad | 3 |
| Aantal beveiligde polen | 3 |
| Meeschakelende nul | Nee |
| Aantal polen (totaal) | 3 |
| Nom. stoothoudspanning (Uimp) | 4 kV |
| Overspanningscategorie | 3 |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 230 V | 30 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 400 V | 30 kA |
| Verliesvermogen | 6 |
| Model | Smissline-S |
