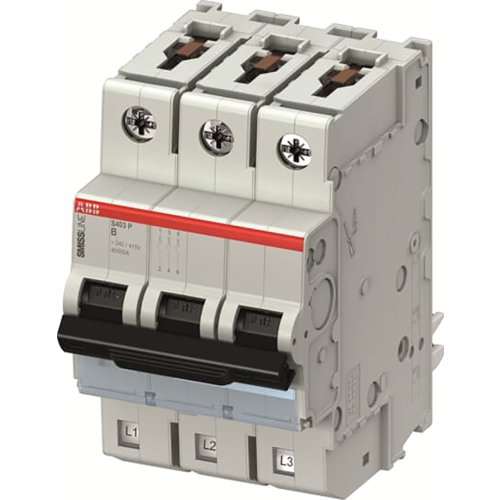

ABB Componenten Installatieautomaat SmissLine 3 polig, B Kar. 8A, 40 kA
Artikelnummer: 20112688
Artikelnummer fabrikant: 2CCG000516R0001
EAN Code: 7612271508876
ABB Componenten, Smissline-S, S 403P B 8, Installatieautomaat SmissLine 3 polig, B Kar. 8A, 40 kA, AC, B, 3,6, IP20
De S 403P B 8 uit de Smissline-S serie beveiligt meerfasige circuits tegen overbelasting en kortsluiting in commerciële, industriële en kritische toepassingen. Deze 3-polige installatieautomaat met B-karakteristiek en 8 A nominale stroom biedt een compacte, betrouwbare oplossing voor verdeelinrichtingen.Dankzij stroombegrenzende technologie wordt de foutenergie beperkt, wat componenten downstream beter beschermt. De dubbele uitschakelmechanismen—vertraagd thermisch bij overbelasting en elektromagnetisch bij kortsluiting—zorgt voor snelle, selectieve afschakeling. De plug-in uitvoering voor het Smissline TP-systeem maakt snel uitbreiden en vervangen mogelijk, met minder bedrading en kortere stilstand. Met een hoog uitschakelvermogen tot 40 kA bij 240/415 V AC en conformiteit met IEC/EN 60947-2 levert S 403P B 8 consistente veiligheid en beschikbaarheid in moderne schakel- en verdeelborden.
| Beschermingsgraad (IP) | IP20 |
| Spanningstype | AC |
| Inbouwdiepte | 91 mm |
| Nom. (meet)stroom | 8 A |
| Nom. (meet)spanning | 240 V |
| Inbouwmontage (stucwerk) | Nee |
| Frequentie | 50.000 - 60.000 Hz |
| Breedte in module-eenheden | 3 |
| Explosieveilig | Nee |
| Omgevingstemperatuur tijdens bedrijf | -25.000 - 60.000 °C |
| Nevenapparaat mogelijk | Ja |
| Aansluitbare geleiderdoorsnede eendraads | 0.750 - 35.000 mm² |
| Aansluitbare geleiderdoorsnede meerdraads | 0.750 - 25.000 mm² |
| Nom. isolatiespanning Ui | 440 V |
| Uitschakelkarakteristiek | B |
| Energiebegrenzingsklasse | 3 |
| Vervuilingsgraad | 3 |
| Aantal beveiligde polen | 3 |
| Meeschakelende nul | Nee |
| Aantal polen (totaal) | 3 |
| Nom. stoothoudspanning (Uimp) | 4 kV |
| Overspanningscategorie | 3 |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 230 V | 40 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 400 V | 40 kA |
| Verliesvermogen | 3,6 |
| Model | Smissline-S |
