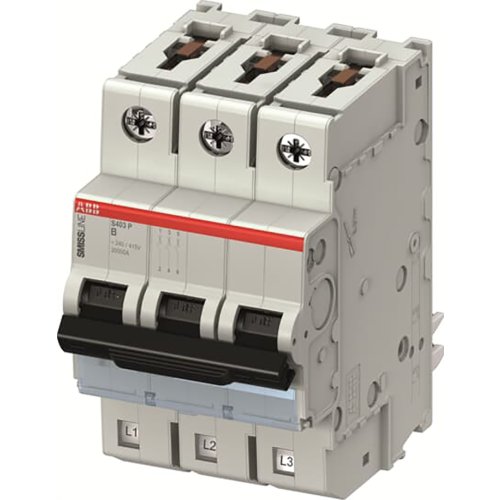

ABB Componenten Installatieautomaat SmissLine 3 polig, B Kar. 25A, 30 kA
Artikelnummer: 20112694
Artikelnummer fabrikant: 2CCG000522R0001
EAN Code: 7612271508920
ABB Componenten, Smissline-S, S 403P B25, Installatieautomaat SmissLine 3 polig, B Kar. 25A, 30 kA, AC, B, 6,9, IP20
De S 403P B25 uit de Smissline-S beschermt drie-fase installaties tegen overbelasting en kortsluiting. Deze 3-polige installatieautomaat met B-karakteristiek en 25 A nominale stroom is current-limiting, waardoor foutstromen snel worden begrensd en de installatie beter wordt beschermd. Toepasbaar in commerciële, industriële en kritische energiedistributies.De S 403P B25 combineert een vertraagd thermisch mechanisme voor overbelastingsbeveiliging met een elektromechanische uitschakeling bij kortsluiting. Het hoge kortsluitvermogen tot 30 kA verhoogt de bedrijfszekerheid. Dankzij de plug-in oplossing binnen het SMISSLINE TP-systeem is snelle montage, uitbreiding en vervanging mogelijk, met minimale stilstand. De uitvoering voldoet aan IEC/EN 60947-2 en sluit naadloos aan op modulaire configuraties, zodat borden flexibel en veilig kunnen worden opgebouwd en aangepast.
| Beschermingsgraad (IP) | IP20 |
| Spanningstype | AC |
| Inbouwdiepte | 91 mm |
| Nom. (meet)stroom | 25 A |
| Nom. (meet)spanning | 240 V |
| Inbouwmontage (stucwerk) | Nee |
| Frequentie | 50.000 - 60.000 Hz |
| Breedte in module-eenheden | 3 |
| Explosieveilig | Nee |
| Omgevingstemperatuur tijdens bedrijf | -25.000 - 60.000 °C |
| Nevenapparaat mogelijk | Ja |
| Aansluitbare geleiderdoorsnede eendraads | 0.750 - 35.000 mm² |
| Aansluitbare geleiderdoorsnede meerdraads | 0.750 - 25.000 mm² |
| Nom. isolatiespanning Ui | 440 V |
| Uitschakelkarakteristiek | B |
| Energiebegrenzingsklasse | 3 |
| Vervuilingsgraad | 3 |
| Aantal beveiligde polen | 3 |
| Meeschakelende nul | Nee |
| Aantal polen (totaal) | 3 |
| Nom. stoothoudspanning (Uimp) | 4 kV |
| Overspanningscategorie | 3 |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 230 V | 30 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 400 V | 30 kA |
| Verliesvermogen | 6,9 |
| Model | Smissline-S |
