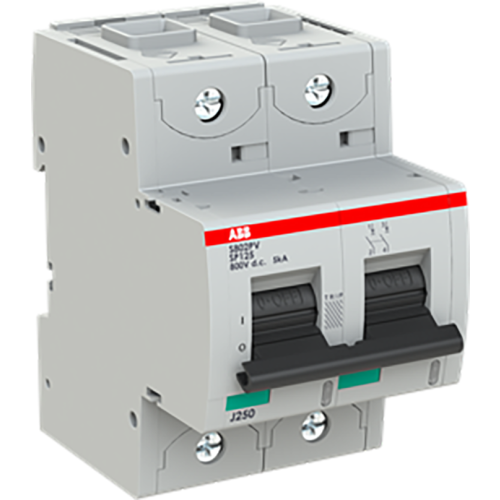

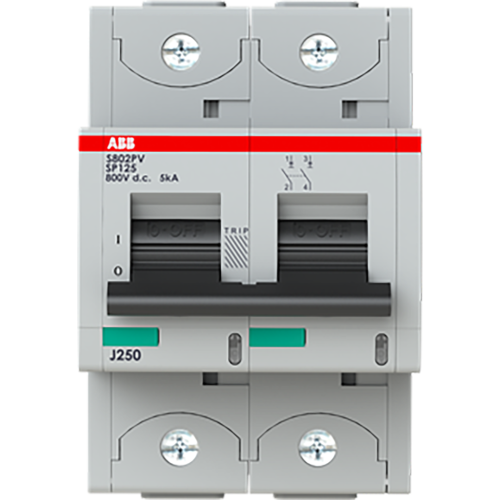

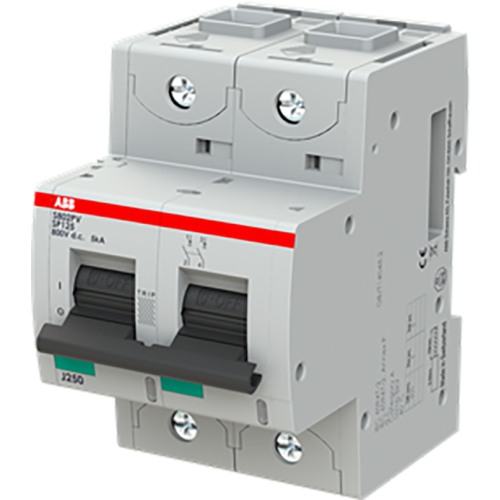

ABB Componenten Installatieautomaat S802PV-SP125
Artikelnummer: 20112873
Artikelnummer fabrikant: 2CCG001601R0001
EAN Code: 7612271520700
ABB Componenten, System pro M compact, S802PV-SP125, Installatieautomaat S802PV-SP125, DC, 18,8, IP20
De S802PV-SP125 uit de System pro M compact serie is een 2-polige installatieautomaat voor fotovoltaïsche DC-toepassingen tot 800 V. Hij beschermt PV-strings en verdeelvelden tegen overbelasting en kortsluiting met een nominale stroom van 125 A en B-karakteristiek. De kooiklemmen zorgen voor stevige en snelle bedrading in krappe behuizingen.Dankzij stroombegrenzende techniek en een afschakelvermogen van 5 kA bij 800 V DC beperkt hij foutenergie en installatieschade, terwijl snelle vlamboogdoving de bedrijfszekerheid verhoogt. Twee afzonderlijke uitschakelmechanismen – thermisch voor overbelasting en elektromechanisch voor kortsluiting – bieden consistente bescherming. Conformiteit met IEC/EN 60947-2 maakt hem geschikt voor industriële omgevingen en internationale projecten. Een uitgebreid assortiment accessoires, zoals signaal-/hulpcontacten, vergroot de flexibiliteit bij monitoring en koppelbaarheid.
| Beschermingsgraad (IP) | IP20 |
| Spanningstype | DC |
| Inbouwdiepte | 82,5 mm |
| Nom. (meet)stroom | 125 A |
| Frequentie | 0.000 - 0.000 Hz |
| Breedte in module-eenheden | 3 |
| Omgevingstemperatuur tijdens bedrijf | -40.000 - 70.000 °C |
| Nevenapparaat mogelijk | Ja |
| Aansluitbare geleiderdoorsnede eendraads | 1.000 - 70.000 mm² |
| Aansluitbare geleiderdoorsnede meerdraads | 1.000 - 50.000 mm² |
| Nom. isolatiespanning Ui | 1.500 V |
| Uitschakelkarakteristiek | Overig |
| Energiebegrenzingsklasse | 3 |
| Vervuilingsgraad | 2 |
| Aantal beveiligde polen | 2 |
| Aantal polen (totaal) | 2 |
| Nom. stoothoudspanning (Uimp) | 8 kV |
| Overspanningscategorie | 3 |
| Verliesvermogen | 18,8 |
| Model | System pro M compact |
