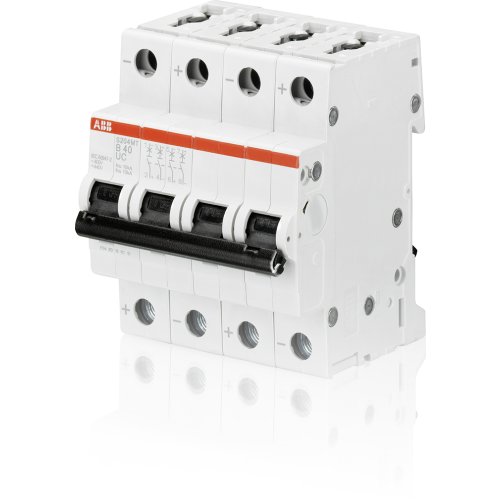

ABB Componenten Installatieautomaat S200MT UC serie 4 p, B, 10A, F3 standaard
Artikelnummer: 20116454
Artikelnummer fabrikant: 2CDS274065R0105
EAN Code: 4013614465826
ABB Componenten, System pro M compact, S204MT-B10UC, Installatieautomaat S200MT UC serie 4 p, B, 10A, F3 standaard, AC/DC, B, 8,12, IP20
De S204MT-B10UC MCB uit de System pro M compact serie is een 4-polige installatieautomaat voor betrouwbare beveiliging van eindgroepen in DIN-rail verdelingen. Met B-karakteristiek en 10 A nominale stroom schakelt hij snel af bij overbelasting en kortsluiting, ideaal voor licht- en stuurstroomtoepassingen in paneelbouw en machinebesturing.Het compacte ontwerp bespaart ruimte in de kast en ondersteunt snelle, nette bekabeling. Uniforme klemtechniek en compatibiliteit met de doorverbindingskam versnellen montage en uitbreidingen. De consistente uitschakelkarakteristiek verhoogt voorspelbaarheid en selectiviteit in meertraps systemen, terwijl de 4P-uitvoering zorgt voor gelijke bescherming en gelijktijdige afschakeling van alle geleiders. Als onderdeel van System pro M compact integreert hij naadloos met toebehoren zoals hulpcontacten en signaal-/hulpcontacten voor betrouwbare statusbewaking en besturing.
| Beschermingsgraad (IP) | IP20 |
| Spanningstype | AC/DC |
| Inbouwdiepte | 69 mm |
| Nom. (meet)stroom | 10 A |
| Nom. (meet)spanning | 440 V |
| Inbouwmontage (stucwerk) | Nee |
| Frequentie | 50.000 - 60.000 Hz |
| Breedte in module-eenheden | 4 |
| Geschikt voor inbouwinstallatie (stucwerk) | Nee |
| Explosieveilig | Nee |
| Omgevingstemperatuur tijdens bedrijf | -40.000 - 70.000 °C |
| Nevenapparaat mogelijk | Ja |
| Aansluitbare geleiderdoorsnede eendraads | 0.750 - 35.000 mm² |
| Aansluitbare geleiderdoorsnede meerdraads | 0.750 - 25.000 mm² |
| Nom. isolatiespanning Ui | 484 V |
| Uitschakelkarakteristiek | B |
| Energiebegrenzingsklasse | 3 |
| Vervuilingsgraad | 3 |
| Aantal beveiligde polen | 4 |
| Meeschakelende nul | Nee |
| Aantal polen (totaal) | 4 |
| Nom. stoothoudspanning (Uimp) | 4 kV |
| Overspanningscategorie | 3 |
| Nom. afschakelvermogen Icn EN 60898 bij 230 V | 10 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 230 V | 10 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 400 V | 10 kA |
| Nom. afschakelvermogen Icn EN 60898 bij 400 V | 10 kA |
| Verliesvermogen | 8,12 |
| Model | System pro M compact |
