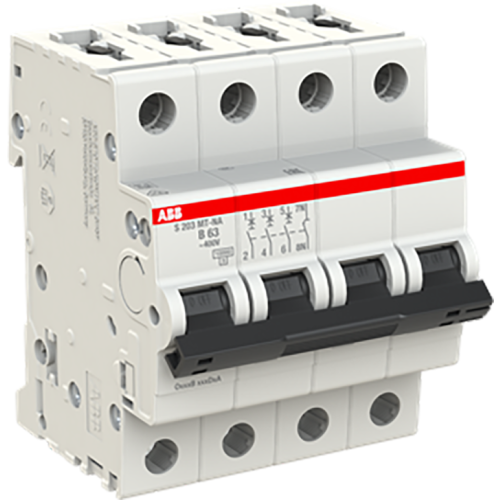

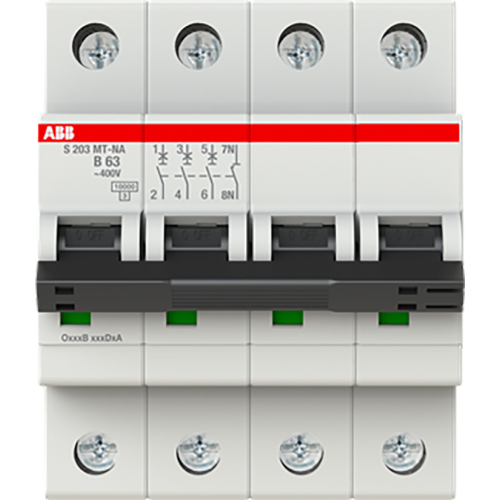

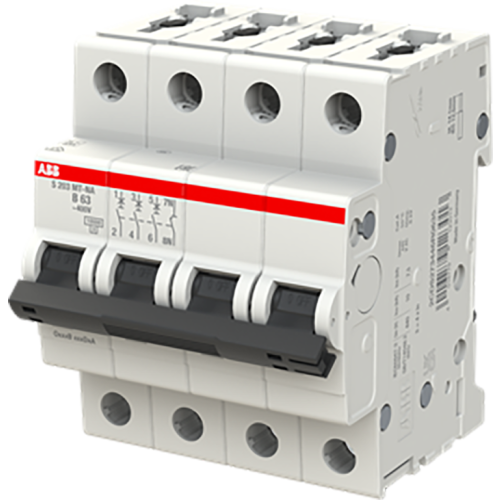

ABB Componenten Installatieautomaat S200MT 3P+N B63 10kA Tractie
Artikelnummer: 20116294
Artikelnummer fabrikant: 2CDS273446R0635
EAN Code: 4016779123013
ABB Componenten, System pro M compact, S203MT-B63NA, Installatieautomaat S200MT 3P+N B63 10kA Tractie, AC, B, 19,2, IP20
De S203MT-B63NA uit de System pro M compact-serie is een installatieautomaat voor betrouwbare beveiliging van tractie- en energieverdelingscircuits. Hij schakelt snel af bij overbelasting en kortsluiting, zodat continuïteit van systemen in ruwere omgevingen gewaarborgd blijft. Toepasbaar in rail- en industriële verdelers op DIN-rail, waar ruimte, consistentie en snelle montage teller zijn.Met B-karakteristiek voor standaardbelastingen combineert hij een hoog afschakelvermogen van 10 kA met 63 A nominale stroom voor zwaardere eindgroepen. De 3P+N-configuratie met schakelende nul vergroot de veiligheid en zorgt voor volledige scheiding bij onderhoud. Het compacte ontwerp past naadloos in System pro M compact en ondersteunt een uniforme opbouw met accessoires, wat tijd bespaart bij opbouw, uitbreiding en service.
| Beschermingsgraad (IP) | IP20 |
| Spanningstype | AC |
| Inbouwdiepte | 69 mm |
| Nom. (meet)stroom | 63 A |
| Nom. (meet)spanning | 400 V |
| Inbouwmontage (stucwerk) | Nee |
| Frequentie | 50.000 - 60.000 Hz |
| Breedte in module-eenheden | 4 |
| Explosieveilig | Nee |
| Omgevingstemperatuur tijdens bedrijf | -40.000 - 70.000 °C |
| Nevenapparaat mogelijk | Ja |
| Aansluitbare geleiderdoorsnede eendraads | 0.750 - 35.000 mm² |
| Aansluitbare geleiderdoorsnede meerdraads | 0.750 - 25.000 mm² |
| Nom. isolatiespanning Ui | 440 V |
| Uitschakelkarakteristiek | B |
| Energiebegrenzingsklasse | 3 |
| Vervuilingsgraad | 3 |
| Aantal beveiligde polen | 3 |
| Meeschakelende nul | Ja |
| Aantal polen (totaal) | 4 |
| Nom. stoothoudspanning (Uimp) | 4 kV |
| Overspanningscategorie | 3 |
| Nom. afschakelvermogen Icn EN 60898 bij 230 V | 10 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 230 V | 15 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 400 V | 15 kA |
| Nom. afschakelvermogen Icn EN 60898 bij 400 V | 10 kA |
| Verliesvermogen | 19,2 |
| Model | System pro M compact |
