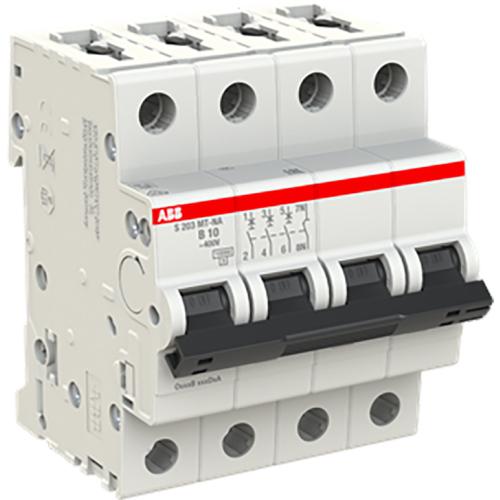

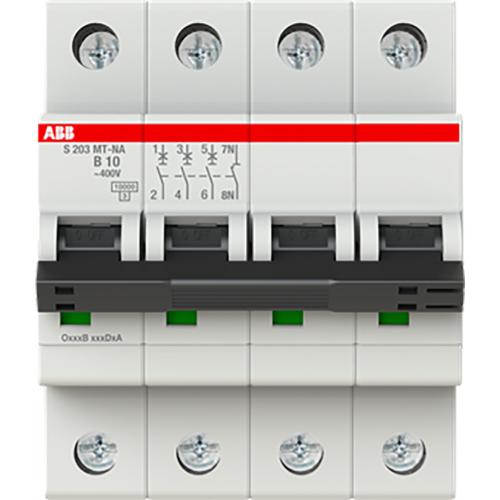

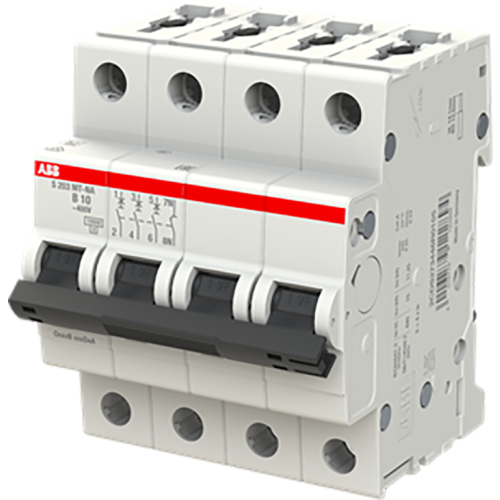

ABB Componenten Installatieautomaat S200MT 3P+N B10 10kA Tractie
Artikelnummer: 20116288
Artikelnummer fabrikant: 2CDS273446R0105
EAN Code: 4016779122894
ABB Componenten, System pro M compact, S203MT-B10NA, Installatieautomaat S200MT 3P+N B10 10kA Tractie, AC, B, 8,4, IP20
De S203MT-B10NA is een installatieautomaat uit de System pro M compact serie voor betrouwbare beveiliging van eindgroepen in verdeelkasten en besturingspanelen. Hij schakelt circuits veilig af bij overbelasting en kortsluiting, en is daarmee geschikt voor veeleisende omgevingen, inclusief tractietoepassingen.Met B-karakteristiek en 10 A nominale stroom biedt hij snelle uitschakeling van standaard verlichting- en sturingskringen, terwijl het hoge uitschakelvermogen van 10 kA zekerheid geeft in netten met hoge foutstromen. De 3P+N-configuratie zorgt voor gelijktijdige beveiliging van drie fasen en de nul, wat extra veiligheid en bedrijfscontinuïteit ondersteunt. Het compacte DIN-rail ontwerp bespaart ruimte, en de compatibiliteit met System pro M compact accessoires zoals hulpcontact en doorverbindingskam maakt snelle integratie en uitbreiding mogelijk.
| Beschermingsgraad (IP) | IP20 |
| Spanningstype | AC |
| Inbouwdiepte | 69 mm |
| Nom. (meet)stroom | 10 A |
| Nom. (meet)spanning | 400 V |
| Inbouwmontage (stucwerk) | Nee |
| Frequentie | 50.000 - 60.000 Hz |
| Breedte in module-eenheden | 4 |
| Explosieveilig | Nee |
| Omgevingstemperatuur tijdens bedrijf | -40.000 - 70.000 °C |
| Nevenapparaat mogelijk | Ja |
| Aansluitbare geleiderdoorsnede eendraads | 0.750 - 35.000 mm² |
| Aansluitbare geleiderdoorsnede meerdraads | 0.750 - 25.000 mm² |
| Nom. isolatiespanning Ui | 440 V |
| Uitschakelkarakteristiek | B |
| Energiebegrenzingsklasse | 3 |
| Vervuilingsgraad | 3 |
| Aantal beveiligde polen | 3 |
| Meeschakelende nul | Ja |
| Aantal polen (totaal) | 4 |
| Nom. stoothoudspanning (Uimp) | 4 kV |
| Overspanningscategorie | 3 |
| Nom. afschakelvermogen Icn EN 60898 bij 230 V | 10 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 230 V | 15 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 400 V | 15 kA |
| Verliesvermogen | 8,4 |
| Model | System pro M compact |
