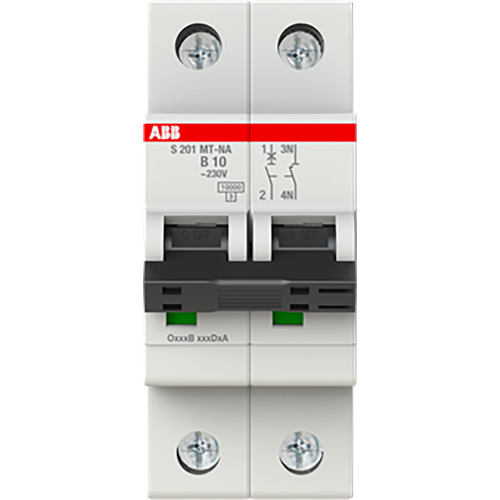

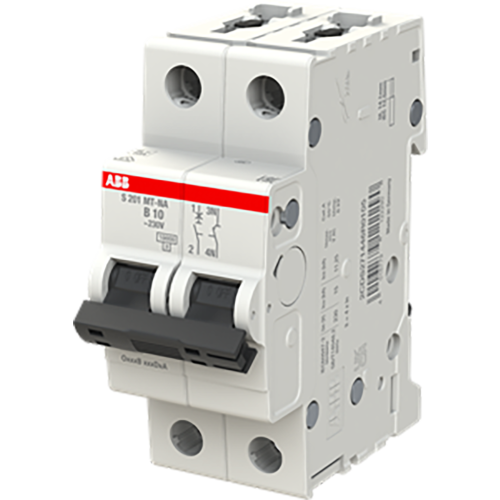

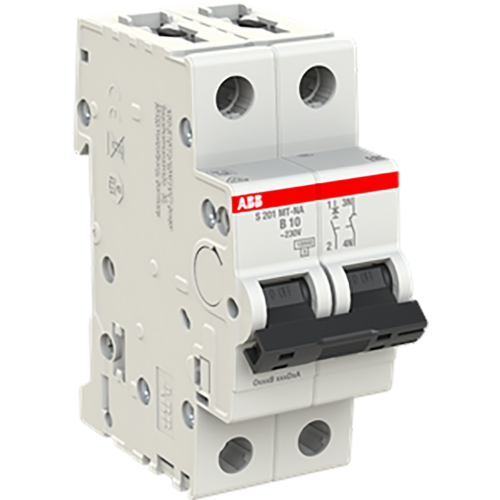

ABB Componenten Installatieautomaat S200MT 1P+N B10 10kA tractie
Artikelnummer: 20115460
Artikelnummer fabrikant: 2CDS271446R0105
EAN Code: 4016779122290
ABB Componenten, System pro M compact, S201MT-B10NA, Installatieautomaat S200MT 1P+N B10 10kA tractie, AC, B, 4,2, IP20
De S201MT-B10NA uit de System pro M compact serie is een compacte installatieautomaat voor betrouwbare beveiliging van eindgroepen in besturings- en verdelingspanelen. Hij schakelt circuits veilig af bij overbelasting en kortsluiting en is bijzonder geschikt voor toepassingen in tractie-omgevingen waar robuuste performance vereist is.Met B-karakteristiek voor snelle uitschakeling van standaardbelastingen combineert hij een hoge afschakelcapaciteit van 10 kA met 10 A nominale stroom. De uitvoering 1P+N met neutraal-voorloop (+NA) verhoogt de bedrijfszekerheid: de nul sluit eerst en opent als laatste, wat storingsrisico’s reduceert bij in- en uitschakelen. Dankzij DIN-rail montage past hij naadloos in bestaande railkastsystemen, terwijl de compacte bouw ruimte bespaart en de integratie in reeksopstellingen versnelt.
| Beschermingsgraad (IP) | IP20 |
| Spanningstype | AC |
| Inbouwdiepte | 69 mm |
| Nom. (meet)stroom | 10 A |
| Nom. (meet)spanning | 400 V |
| Inbouwmontage (stucwerk) | Nee |
| Frequentie | 50.000 - 60.000 Hz |
| Breedte in module-eenheden | 2 |
| Explosieveilig | Nee |
| Omgevingstemperatuur tijdens bedrijf | -40.000 - 70.000 °C |
| Nevenapparaat mogelijk | Ja |
| Aansluitbare geleiderdoorsnede eendraads | 0.750 - 35.000 mm² |
| Aansluitbare geleiderdoorsnede meerdraads | 0.750 - 25.000 mm² |
| Nom. isolatiespanning Ui | 440 V |
| Uitschakelkarakteristiek | B |
| Energiebegrenzingsklasse | 3 |
| Vervuilingsgraad | 3 |
| Aantal beveiligde polen | 1 |
| Meeschakelende nul | Ja |
| Aantal polen (totaal) | 2 |
| Nom. stoothoudspanning (Uimp) | 4 kV |
| Overspanningscategorie | 3 |
| Nom. afschakelvermogen Icn EN 60898 bij 230 V | 10 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 230 V | 15 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 400 V | 15 kA |
| Nom. afschakelvermogen Icn EN 60898 bij 400 V | 10 kA |
| Verliesvermogen | 4,2 |
| Model | System pro M compact |
