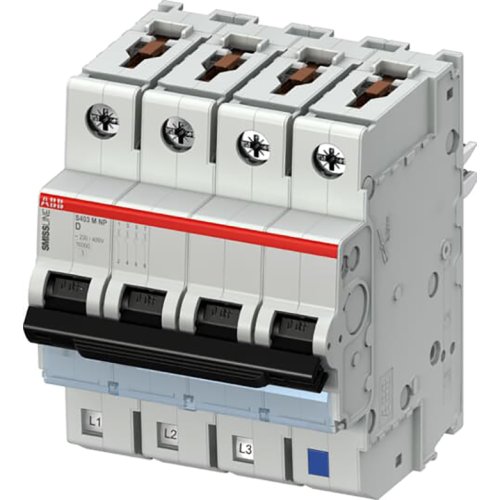

ABB Componenten Installatieautomaat 3 polig + NP, D kar.,32A, 10kA
Artikelnummer: 20113343
Artikelnummer fabrikant: 2CCS573103R8321
EAN Code: 7612270104048
ABB Componenten, Smissline-S, S403M-D32NP, Installatieautomaat 3 polig + NP, D kar.,32A, 10kA, AC, D, 12,4, IP20
De S403M-D32NP is een stroombegrenzende installatieautomaat uit de Smissline-S serie voor betrouwbare beveiliging van eindgroepen in commerciële, industriële en kritische vermogensverdelingen. Deze 3-polige + NP uitvoering met D-karakteristiek schakelt snel af bij kortsluiting en beschermt tegelijk tegen overbelasting, zodat continuïteit en selectiviteit behouden blijven.Dankzij het tweevoudige uitschakelmechanisme (vertraagde thermische beveiliging en elektromechanische kortsluitbeveiliging) levert hij consistente performance. De D-karakteristiek is ideaal bij hoge inschakelstromen, met 32 A nominale stroom en 10 kA schakelvermogen bij 240/415 V AC. De plug-in opbouw voor het SMISSLINE TP systeem versnelt montage en uitbreidingen, vermindert bedrading en verkort stilstand. Conform IEC/EN 60898-1 en 60947-2 voor betrouwbaarheid en naleving in uiteenlopende toepassingen.
| Beschermingsgraad (IP) | IP20 |
| Spanningstype | AC |
| Inbouwdiepte | 75 mm |
| Nom. (meet)stroom | 32 A |
| Nom. (meet)spanning | 400 V |
| Inbouwmontage (stucwerk) | Nee |
| Frequentie | 50.000 - 60.000 Hz |
| Breedte in module-eenheden | 4 |
| Geschikt voor inbouwinstallatie (stucwerk) | Nee |
| Explosieveilig | Nee |
| Omgevingstemperatuur tijdens bedrijf | -25.000 - 60.000 °C |
| Nevenapparaat mogelijk | Ja |
| Aansluitbare geleiderdoorsnede eendraads | 0.750 - 35.000 mm² |
| Aansluitbare geleiderdoorsnede meerdraads | 0.750 - 25.000 mm² |
| Nom. isolatiespanning Ui | 440 V |
| Uitschakelkarakteristiek | D |
| Energiebegrenzingsklasse | 3 |
| Vervuilingsgraad | 3 |
| Aantal beveiligde polen | 4 |
| Meeschakelende nul | Ja |
| Aantal polen (totaal) | 4 |
| Nom. stoothoudspanning (Uimp) | 4 kV |
| Nom. afschakelvermogen IEC 60947-2 | 10 |
| Overspanningscategorie | 3 |
| Nom. afschakelvermogen Icn EN 60898 bij 230 V | 10 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 230 V | 50 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 400 V | 50 kA |
| Nom. afschakelvermogen Icn EN 60898 bij 400 V | 10 kA |
| Frequentie | 50 |
| Verliesvermogen | 12,4 |
| Nom. afschakelvermogen EN 60898 | 10 |
| Model | Smissline-S |
