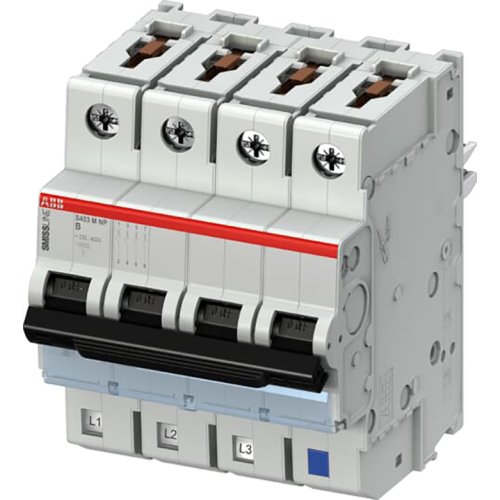

ABB Componenten Installatieautomaat 3 polig + NP, B kar.,32A, 10kA
Artikelnummer: 20113345
Artikelnummer fabrikant: 2CCS573103R8325
EAN Code: 7612270103843
ABB Componenten, Smissline-S, S403M-B32NP, Installatieautomaat 3 polig + NP, B kar.,32A, 10kA, AC, B, 12,8, IP20
De S403M-B32NP is een installatieautomaat uit de Smissline-S serie voor betrouwbare beveiliging tegen overbelasting en kortsluiting in verdeelinrichtingen. Dit 3-polig + NP model met B-karakteristiek en 32 A nominale stroom beperkt foutstromen snel, waardoor installaties en downstream apparatuur beter worden beschermd en stilstand wordt geminimaliseerd.Dankzij de stroombegrenzende werking en twee onafhankelijke uitschakelmechanismen—thermisch vertraagd voor overbelasting en elektromechanisch voor kortsluiting—combineert het toestel hoge veiligheid met bedrijfszekerheid. De plug-in uitvoering voor het SMISSLINE TP systeem versnelt montage en vervanging zonder bedrading te verstoren, ideaal voor commerciële, industriële en kritische toepassingen. Het afschakelvermogen tot 10 kA bij 240/415 V AC en conformiteit met IEC/EN 60898-1 en 60947-2 bieden zekerheid in prestatie en naleving.
| Beschermingsgraad (IP) | IP20 |
| Spanningstype | AC |
| Inbouwdiepte | 75 mm |
| Nom. (meet)stroom | 32 A |
| Nom. (meet)spanning | 400 V |
| Inbouwmontage (stucwerk) | Nee |
| Frequentie | 50.000 - 60.000 Hz |
| Breedte in module-eenheden | 4 |
| Geschikt voor inbouwinstallatie (stucwerk) | Nee |
| Explosieveilig | Nee |
| Omgevingstemperatuur tijdens bedrijf | -25.000 - 60.000 °C |
| Nevenapparaat mogelijk | Ja |
| Aansluitbare geleiderdoorsnede eendraads | 0.750 - 35.000 mm² |
| Aansluitbare geleiderdoorsnede meerdraads | 0.750 - 25.000 mm² |
| Nom. isolatiespanning Ui | 440 V |
| Uitschakelkarakteristiek | B |
| Energiebegrenzingsklasse | 3 |
| Vervuilingsgraad | 3 |
| Aantal beveiligde polen | 4 |
| Meeschakelende nul | Ja |
| Aantal polen (totaal) | 4 |
| Nom. stoothoudspanning (Uimp) | 4 kV |
| Nom. afschakelvermogen IEC 60947-2 | 10 |
| Overspanningscategorie | 3 |
| Nom. afschakelvermogen Icn EN 60898 bij 230 V | 10 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 230 V | 50 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 400 V | 50 kA |
| Nom. afschakelvermogen Icn EN 60898 bij 400 V | 10 kA |
| Frequentie | 50 |
| Verliesvermogen | 12,8 |
| Nom. afschakelvermogen EN 60898 | 10 |
| Model | Smissline-S |
