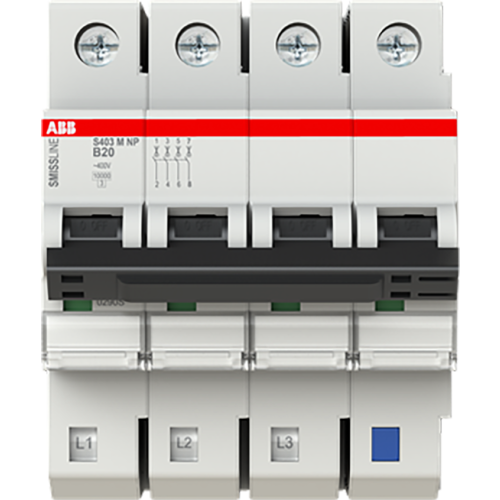

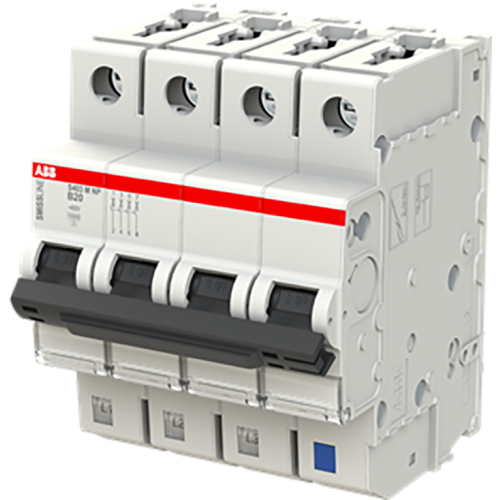

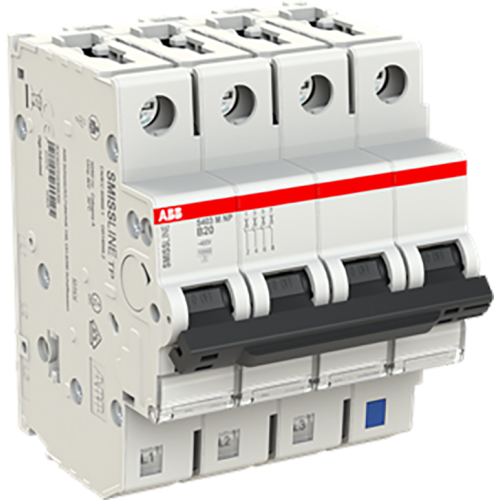

ABB Componenten Installatieautomaat 3 polig + NP, B kar.,20A, 10kA
Artikelnummer: 20113335
Artikelnummer fabrikant: 2CCS573103R8205
EAN Code: 7612270103829
ABB Componenten, Smissline-S, S403M-B20NP, Installatieautomaat 3 polig + NP, B kar.,20A, 10kA, AC, B, IP20
De S403M-B20NP is een 3-polige + nul installatieautomaat uit de Smissline-S serie voor betrouwbare beveiliging van eindgroepen tegen overbelasting en kortsluiting. Met B-karakteristiek en 20 A nominale stroom levert hij snelle afschakeling en stroombegrenzing, zodat installaties minder thermisch en mechanisch worden belast.Dankzij het dubbele uitschakelmechanisme (thermisch vertraagd voor overbelasting, elektromechanisch bij kortsluiting) en een kortsluitvastheid van 10 kA is hij geschikt voor toepassingen in utiliteit, industrie en kritische energieverdeling. De insteekbare montage in het Smissline-S systeem verkort ombouwtijd, maakt veilig, foutarm uitbreiden mogelijk en beperkt stilstand. Conform IEC/EN 60898-1 en, binnen de reeks, IEC/EN 60947-2, biedt de S403M-B20NP bewezen veiligheid en consistentie binnen projecten tot 63 A.
| Beschermingsgraad (IP) | IP20 |
| Spanningstype | AC |
| Inbouwdiepte | 75 mm |
| Nom. (meet)stroom | 20 A |
| Nom. (meet)spanning | 400 V |
| Inbouwmontage (stucwerk) | Nee |
| Frequentie | 50.000 - 60.000 Hz |
| Breedte in module-eenheden | 4 |
| Geschikt voor inbouwinstallatie (stucwerk) | Nee |
| Explosieveilig | Nee |
| Omgevingstemperatuur tijdens bedrijf | -25.000 - 60.000 °C |
| Nevenapparaat mogelijk | Ja |
| Aansluitbare geleiderdoorsnede eendraads | 0.750 - 35.000 mm² |
| Aansluitbare geleiderdoorsnede meerdraads | 0.750 - 25.000 mm² |
| Nom. isolatiespanning Ui | 440 V |
| Uitschakelkarakteristiek | B |
| Energiebegrenzingsklasse | 3 |
| Vervuilingsgraad | 3 |
| Aantal beveiligde polen | 4 |
| Meeschakelende nul | Ja |
| Aantal polen (totaal) | 4 |
| Nom. stoothoudspanning (Uimp) | 4 kV |
| Nom. afschakelvermogen IEC 60947-2 | 10 |
| Overspanningscategorie | 3 |
| Nom. afschakelvermogen Icn EN 60898 bij 230 V | 10 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 230 V | 50 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 400 V | 50 kA |
| Nom. afschakelvermogen Icn EN 60898 bij 400 V | 10 kA |
| Frequentie | 50 |
| Verliesvermogen | 8 |
| Nom. afschakelvermogen EN 60898 | 10 |
| Model | Smissline-S |
