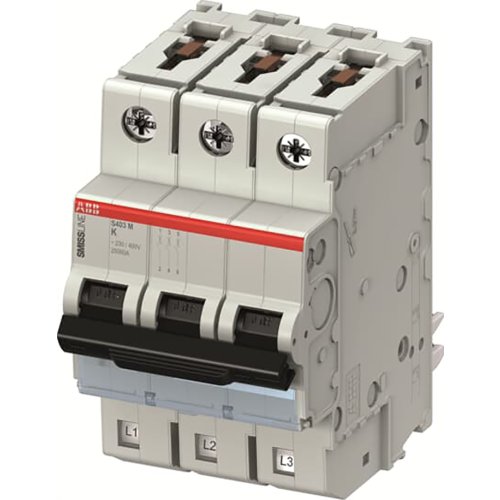

ABB Componenten Installatieautomaat 3 polig, K kar.,32A, 10kA
Artikelnummer: 20113307
Artikelnummer fabrikant: 2CCS573001R0537
EAN Code: 7612270103270
ABB Componenten, Smissline-S, S403M-K32, Installatieautomaat 3 polig, K kar.,32A, 10kA, AC, K, 9,3, IP20
De S403M-K32 uit de Smissline-S serie is een 3-polige installatieautomaat voor betrouwbare beveiliging van bedrijfs- en kritische vermogensverdelingen. Hij begrenst foutstromen en schakelt selectief bij overbelasting en kortsluiting, zodat installaties beschikbaar blijven en ongeplande stilstand wordt geminimaliseerd. Dankzij het stekbare Smissline-S systeem is snelle montage en veilige vervanging onder spanning mogelijk, wat tijd bespaart bij uitbreiding en onderhoud.Deze uitvoering met K-karakteristiek en 32 A combineert een vertraagd thermisch mechanisme voor overbelastingsbeveiliging met een elektromechanisch mechanisme voor kortsluitbeveiliging tot 10 kA (240/415 V AC). De K-karakteristiek is ideaal voor inductieve belastingen met hoge inschakelstromen. Het product voldoet aan IEC/EN 60947-2 en past naadloos in Smissline-S configuraties van 1- tot 3-polig, met een consistent, ruimtebesparend railconcept.
| Beschermingsgraad (IP) | IP20 |
| Spanningstype | AC |
| Inbouwdiepte | 75 mm |
| Nom. (meet)stroom | 32 A |
| Nom. (meet)spanning | 400 V |
| Inbouwmontage (stucwerk) | Nee |
| Frequentie | 50.000 - 60.000 Hz |
| Breedte in module-eenheden | 3 |
| Geschikt voor inbouwinstallatie (stucwerk) | Nee |
| Explosieveilig | Nee |
| Omgevingstemperatuur tijdens bedrijf | -25.000 - 60.000 °C |
| Nevenapparaat mogelijk | Ja |
| Aansluitbare geleiderdoorsnede eendraads | 0.750 - 35.000 mm² |
| Aansluitbare geleiderdoorsnede meerdraads | 0.750 - 25.000 mm² |
| Nom. isolatiespanning Ui | 440 V |
| Uitschakelkarakteristiek | K |
| Energiebegrenzingsklasse | 3 |
| Vervuilingsgraad | 3 |
| Aantal beveiligde polen | 3 |
| Meeschakelende nul | Nee |
| Aantal polen (totaal) | 3 |
| Nom. stoothoudspanning (Uimp) | 4 kV |
| Nom. afschakelvermogen IEC 60947-2 | 10 |
| Overspanningscategorie | 3 |
| Nom. afschakelvermogen Icn EN 60898 bij 230 V | 10 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 230 V | 15 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 400 V | 15 kA |
| Nom. afschakelvermogen Icn EN 60898 bij 400 V | 10 kA |
| Frequentie | 50 |
| Verliesvermogen | 9,3 |
| Nom. afschakelvermogen EN 60898 | 10 |
| Model | Smissline-S |
