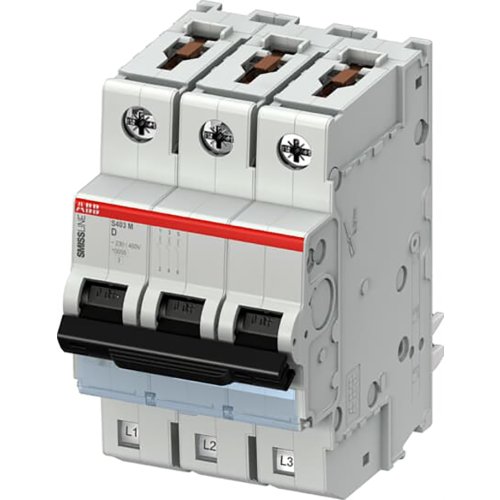

ABB Componenten Installatieautomaat 3 polig, D kar.,8A, 10kA
Artikelnummer: 20113267
Artikelnummer fabrikant: 2CCS573001R0081
EAN Code: 7612270103041
ABB Componenten, Smissline-S, S403M-D8, Installatieautomaat 3 polig, D kar.,8A, 10kA, AC, D, 3,9, IP20
De S403M-D8 uit de Smissline-S serie is een 3-polige installatieautomaat met D-karakteristiek die eindgroepen en verdeelinrichtingen betrouwbaar beschermt tegen overbelasting en kortsluiting. Dankzij stroombegrenzing schakelt hij storingen snel af, waardoor installaties en componenten beter worden beschermd en stilstand beperkt blijft.Deze pluggable oplossing past in het SMISSLINE TP systeem voor snelle, foutarme montage en flexibiliteit bij uitbreidingen. De combinatie van een thermisch vertraagd mechanisme voor overbelasting en een elektromagnetisch mechanisme voor kortsluitbeveiliging verhoogt de bedrijfszekerheid. Met een afschakelvermogen tot 10 kA bij 240/415 V AC en conformiteit met IEC/EN 60898-1 en IEC/EN 60947-2 is hij geschikt voor commerciële, industriële en kritische toepassingen. Het type S403M-D8 levert 8 A binnen een breed portfolio tot 63 A.
| Beschermingsgraad (IP) | IP20 |
| Spanningstype | AC |
| Inbouwdiepte | 75 mm |
| Nom. (meet)stroom | 8 A |
| Nom. (meet)spanning | 400 V |
| Inbouwmontage (stucwerk) | Nee |
| Frequentie | 50.000 - 60.000 Hz |
| Breedte in module-eenheden | 3 |
| Geschikt voor inbouwinstallatie (stucwerk) | Nee |
| Explosieveilig | Nee |
| Omgevingstemperatuur tijdens bedrijf | -25.000 - 60.000 °C |
| Nevenapparaat mogelijk | Ja |
| Aansluitbare geleiderdoorsnede eendraads | 0.750 - 35.000 mm² |
| Aansluitbare geleiderdoorsnede meerdraads | 0.750 - 25.000 mm² |
| Nom. isolatiespanning Ui | 440 V |
| Uitschakelkarakteristiek | D |
| Energiebegrenzingsklasse | 3 |
| Vervuilingsgraad | 3 |
| Aantal beveiligde polen | 3 |
| Meeschakelende nul | Nee |
| Aantal polen (totaal) | 3 |
| Nom. stoothoudspanning (Uimp) | 4 kV |
| Nom. afschakelvermogen IEC 60947-2 | 10 |
| Overspanningscategorie | 3 |
| Nom. afschakelvermogen Icn EN 60898 bij 230 V | 10 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 230 V | 50 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 400 V | 50 kA |
| Nom. afschakelvermogen Icn EN 60898 bij 400 V | 10 kA |
| Frequentie | 50 |
| Verliesvermogen | 3,9 |
| Nom. afschakelvermogen EN 60898 | 10 |
| Model | Smissline-S |
