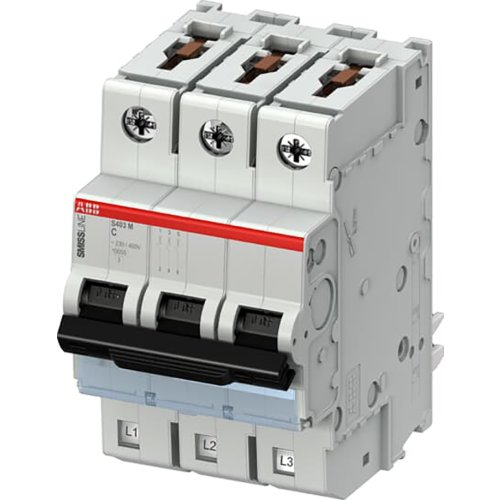

ABB Componenten Installatieautomaat 3 polig, C kar.,13A, 10kA
Artikelnummer: 20113274
Artikelnummer fabrikant: 2CCS573001R0134
EAN Code: 7612270102952
ABB Componenten, Smissline-S, S403M-C13, Installatieautomaat 3 polig, C kar.,13A, 10kA, AC, C, IP20
De S403M-C13 uit de Smissline-S serie is een 3-polige installatieautomaat voor betrouwbare beveiliging van eindgroepen in commerciële, industriële en kritische omgevingen. Met C-karakteristiek en 13 A combineert hij overstroom- en kortsluitbeveiliging met snelle stroombegrenzing, wat thermische en mechanische belasting beperkt en de beschikbaarheid van installaties verhoogt.Dankzij het SMISSLINE TP plug-in systeem is uitbreiden en vervangen efficiënt en overzichtelijk, wat doorlooptijden verkort. De twee uitschakelmechanismen — een vertraagd thermisch voor overbelasting en een elektromagnetisch voor kortsluiting — schakelen selectief en snel. De installatieautomaat voldoet aan IEC/EN 60898-1 en IEC/EN 60947-2 en biedt een hoog afschakelvermogen tot 10 kA bij 240/415 V AC. Binnen dezelfde Smissline-S familie zijn meerdere configuraties beschikbaar; hier betreft het een 3P uitvoering.
| Beschermingsgraad (IP) | IP20 |
| Spanningstype | AC |
| Inbouwdiepte | 75 mm |
| Nom. (meet)stroom | 13 A |
| Nom. (meet)spanning | 400 V |
| Inbouwmontage (stucwerk) | Nee |
| Frequentie | 50.000 - 60.000 Hz |
| Breedte in module-eenheden | 3 |
| Geschikt voor inbouwinstallatie (stucwerk) | Nee |
| Explosieveilig | Nee |
| Omgevingstemperatuur tijdens bedrijf | -25.000 - 60.000 °C |
| Nevenapparaat mogelijk | Ja |
| Aansluitbare geleiderdoorsnede eendraads | 0.750 - 35.000 mm² |
| Aansluitbare geleiderdoorsnede meerdraads | 0.750 - 25.000 mm² |
| Nom. isolatiespanning Ui | 440 V |
| Uitschakelkarakteristiek | C |
| Energiebegrenzingsklasse | 3 |
| Vervuilingsgraad | 3 |
| Aantal beveiligde polen | 3 |
| Meeschakelende nul | Nee |
| Aantal polen (totaal) | 3 |
| Nom. stoothoudspanning (Uimp) | 4 kV |
| Nom. afschakelvermogen IEC 60947-2 | 10 |
| Overspanningscategorie | 3 |
| Nom. afschakelvermogen Icn EN 60898 bij 230 V | 10 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 230 V | 25 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 400 V | 25 kA |
| Nom. afschakelvermogen Icn EN 60898 bij 400 V | 10 kA |
| Frequentie | 50 |
| Verliesvermogen | 6 |
| Nom. afschakelvermogen EN 60898 | 10 |
| Model | Smissline-S |
