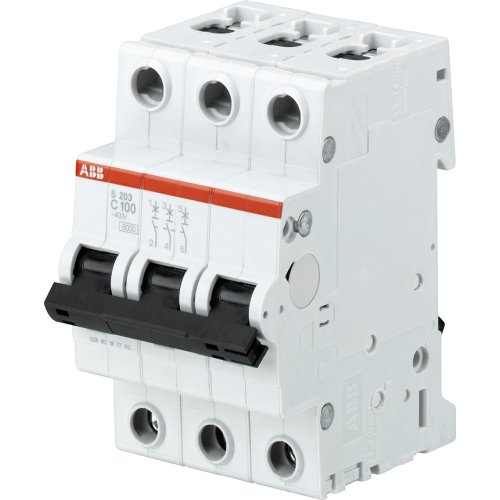

ABB Componenten Installatieautomaat 3 polig, C kar, 6kA, 100A
Artikelnummer: 20114849
Artikelnummer fabrikant: 2CDS253001R0824
EAN Code: 4016779916288
ABB Componenten, System pro M compact, S203-C100, Installatieautomaat 3 polig, C kar, 6kA, 100A, AC, C, 29,4, IP20
De S203-C100 uit de System pro M compact-serie is een installatieautomaat voor betrouwbare beveiliging van driefasige circuits tegen overbelasting en kortsluiting. Met C‑karakteristiek schakelt hij trefzeker bij hogere inschakelstromen van motoren en andere inductieve belastingen, ideaal voor stevige vermogenskringen in verdelers op DIN-rail.Het 3‑polige ontwerp met 100 A nominale stroom en 6 kA schakelvermogen zorgt voor consistente bescherming zonder onnodige trips, waardoor stilstand tot een minimum wordt beperkt. De compacte bouw levert ruimtewinst op in de rail, terwijl de duidelijke bedieningshendel en overzichtelijke aansluitingen de montage en inspectie versnellen. Als onderdeel van System pro M compact sluit hij naadloos aan op bijpassende accessoires en doorverbindingskammen, voor een nette, schaalbare en toekomstvaste verdeler.
| Beschermingsgraad (IP) | IP20 |
| Spanningstype | AC |
| Inbouwdiepte | 69 mm |
| Nom. (meet)stroom | 100 A |
| Nom. (meet)spanning | 400 V |
| Inbouwmontage (stucwerk) | Nee |
| Frequentie | 50.000 - 60.000 Hz |
| Breedte in module-eenheden | 3 |
| Geschikt voor inbouwinstallatie (stucwerk) | Nee |
| Explosieveilig | Nee |
| Omgevingstemperatuur tijdens bedrijf | -25.000 - 55.000 °C |
| Nevenapparaat mogelijk | Ja |
| Aansluitbare geleiderdoorsnede eendraads | 2.500 - 50.000 mm² |
| Aansluitbare geleiderdoorsnede meerdraads | 4.000 - 35.000 mm² |
| Nom. isolatiespanning Ui | 440 V |
| Uitschakelkarakteristiek | C |
| Energiebegrenzingsklasse | 3 |
| Vervuilingsgraad | 3 |
| Aantal beveiligde polen | 3 |
| Meeschakelende nul | Nee |
| Aantal polen (totaal) | 3 |
| Nom. stoothoudspanning (Uimp) | 4 kV |
| Overspanningscategorie | 3 |
| Nom. afschakelvermogen Icn EN 60898 bij 230 V | 6 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 230 V | 10 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 400 V | 6 kA |
| Nom. afschakelvermogen Icn EN 60898 bij 400 V | 6 kA |
| Verliesvermogen | 29,4 |
| Model | System pro M compact |
