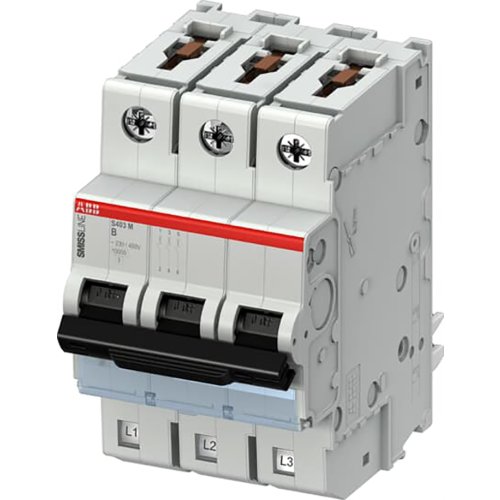

ABB Componenten Installatieautomaat 3 polig, B kar.,4A, 10kA
Artikelnummer: 20113263
Artikelnummer fabrikant: 2CCS573001R0045
EAN Code: 7612270102754
ABB Componenten, Smissline-S, S403M-B4, Installatieautomaat 3 polig, B kar.,4A, 10kA, AC, B, 5,1, IP20
S403M-B4 is een 3-polige installatieautomaat uit de Smissline-S serie voor het betrouwbaar beveiligen van verdeelinrichtingen en eindgroepen. Hij schakelt snel en veilig af bij overbelasting en kortsluiting en is inzetbaar in commerciële, industriële en kritische omgevingen. Met B-karakteristiek en 4 A past hij bij standaardbelastingen waar een voorspelbare inschakelstroom gewenst is.Het stroombegrenzende ontwerp reduceert foutenergie, beperkt schade en verhoogt de beschikbaarheid. Twee uitschakelmechanismen—vertraagde thermische voor overbelasting en elektromagnetisch voor kortsluiting—zorgen voor precieze bescherming. Afschakelvermogen tot 10 kA bij 240/415 V AC biedt extra veiligheidsmarge. De plug-in uitvoering voor het Smissline-S TP-systeem maakt snel, touch-safe wisselen zonder bedrading los te nemen mogelijk, wat stilstand verkort. Conform IEC/EN 60898-1 en schaalbaar binnen het modulaire systeem tot 63 A.
| Beschermingsgraad (IP) | IP20 |
| Spanningstype | AC |
| Inbouwdiepte | 75 mm |
| Nom. (meet)stroom | 4 A |
| Nom. (meet)spanning | 400 V |
| Inbouwmontage (stucwerk) | Nee |
| Frequentie | 50.000 - 60.000 Hz |
| Breedte in module-eenheden | 3 |
| Geschikt voor inbouwinstallatie (stucwerk) | Nee |
| Explosieveilig | Nee |
| Omgevingstemperatuur tijdens bedrijf | -25.000 - 60.000 °C |
| Nevenapparaat mogelijk | Ja |
| Aansluitbare geleiderdoorsnede eendraads | 0.750 - 35.000 mm² |
| Aansluitbare geleiderdoorsnede meerdraads | 0.750 - 25.000 mm² |
| Nom. isolatiespanning Ui | 440 V |
| Uitschakelkarakteristiek | B |
| Energiebegrenzingsklasse | 3 |
| Vervuilingsgraad | 3 |
| Aantal beveiligde polen | 3 |
| Meeschakelende nul | Nee |
| Aantal polen (totaal) | 3 |
| Nom. stoothoudspanning (Uimp) | 4 kV |
| Nom. afschakelvermogen IEC 60947-2 | 10 |
| Overspanningscategorie | 3 |
| Nom. afschakelvermogen Icn EN 60898 bij 230 V | 10 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 230 V | 50 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 400 V | 50 kA |
| Nom. afschakelvermogen Icn EN 60898 bij 400 V | 10 kA |
| Frequentie | 50 |
| Verliesvermogen | 5,1 |
| Nom. afschakelvermogen EN 60898 | 10 |
| Model | Smissline-S |
