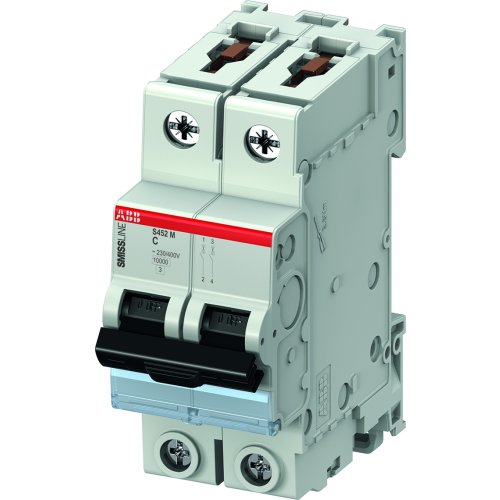

ABB Componenten Installatieautomaat 2 polig, 10A, C kar. Classic line
Artikelnummer: 20113009
Artikelnummer fabrikant: 2CCS472001R0104
EAN Code: 7612270106318
ABB Componenten, Smissline, S 452M C10, Installatieautomaat 2 polig, 10A, C kar. Classic line, AC, C, 2,616, IP20
De S 452M C10 uit de Smissline serie is een compacte installatieautomaat voor het betrouwbaar beveiligen van eindgroepen tegen overbelasting en kortsluiting. Dankzij de 2-polige uitvoering schakelt hij beide geleiders gelijktijdig af, wat de veiligheid en bedrijfscontinuïteit vergroot in 230/400 V toepassingen.Met C‑karakteristiek is hij geschikt voor schakelingen met hogere inschakelstromen, zoals motoren en spoelen, terwijl de 10 A nominale stroom precieze afstemming op de belasting mogelijk maakt. Het hoge breekvermogen van 10 kA biedt zekerheid bij hogere foutstromen. De Smissline Classic bouwvorm zorgt voor snelle DIN‑railmontage en nette bekabeling, met naadloze aansluiting op doorverbindingskammen. Dit verkort montagetijd, minimaliseert foutkansen en houdt panelen overzichtelijk.
| Beschermingsgraad (IP) | IP20 |
| Spanningstype | AC |
| Inbouwdiepte | 94,5 mm |
| Nom. (meet)stroom | 10 A |
| Nom. (meet)spanning | 415 V |
| Inbouwmontage (stucwerk) | Nee |
| Frequentie | 50.000 - 60.000 Hz |
| Breedte in module-eenheden | 2 |
| Geschikt voor inbouwinstallatie (stucwerk) | Nee |
| Explosieveilig | Nee |
| Omgevingstemperatuur tijdens bedrijf | -25.000 - 60.000 °C |
| Nevenapparaat mogelijk | Ja |
| Aansluitbare geleiderdoorsnede eendraads | 0.750 - 35.000 mm² |
| Aansluitbare geleiderdoorsnede meerdraads | 0.750 - 25.000 mm² |
| Nom. isolatiespanning Ui | 440 V |
| Uitschakelkarakteristiek | C |
| Energiebegrenzingsklasse | 3 |
| Vervuilingsgraad | 4 |
| Aantal beveiligde polen | 2 |
| Meeschakelende nul | Nee |
| Aantal polen (totaal) | 2 |
| Nom. stoothoudspanning (Uimp) | 4 kV |
| Overspanningscategorie | 3 |
| Nom. afschakelvermogen Icn EN 60898 bij 230 V | 10 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 230 V | 25 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 400 V | 25 kA |
| Nom. afschakelvermogen Icn EN 60898 bij 400 V | 10 kA |
| Verliesvermogen | 2,616 |
| Model | Smissline |
