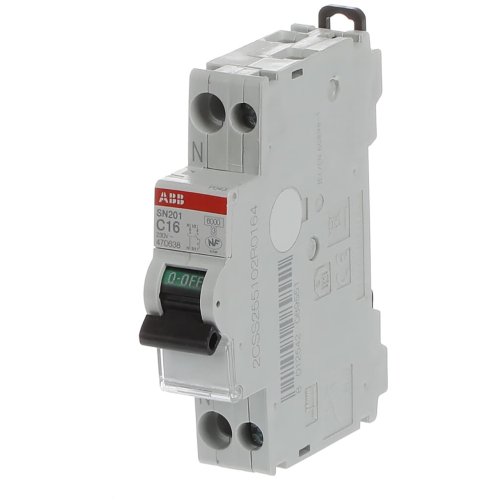

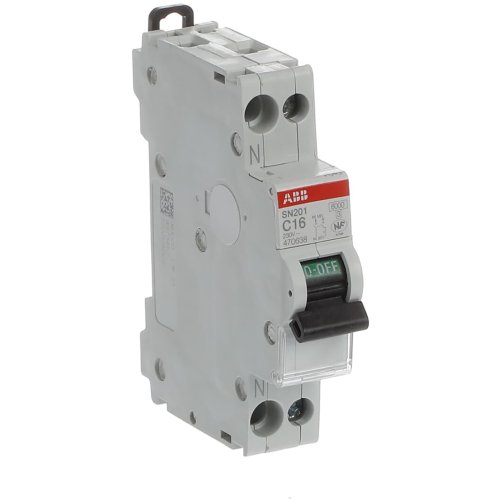

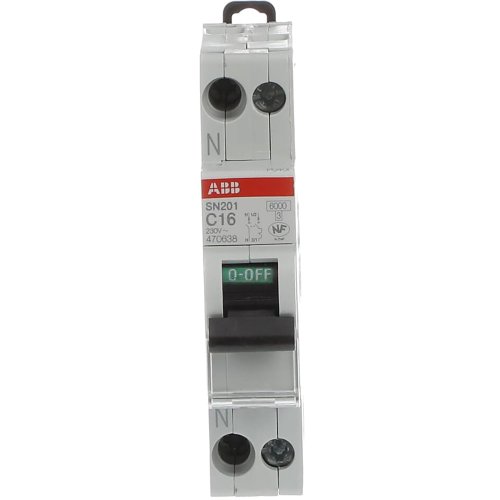

ABB Componenten Installatieautomaat 1P+N - N Links - 6 kA - C Char. - 16A
Artikelnummer: 20125167
Artikelnummer fabrikant: 2CSS255102R0164
EAN Code: 8012542089551
ABB Componenten, System pro M compact, SN201 C16 L, Installatieautomaat 1P+N - N Links - 6 kA - C Char. - 16A, AC, C, 3,6, IP20
De SN201 C16 L uit de System pro M compact-serie is een installatieautomaat voor betrouwbare beveiliging van eindgroepen tegen overbelasting en kortsluiting. Het 1P+N ontwerp in slechts 1 module bespaart ruimte in de verdeler en maakt overzichtelijke opbouw mogelijk.Met de nul links gepositioneerd wordt bekabeling en aansluiting op doorverbindingskammen eenvoudiger en foutkansen kleiner. De uitschakelcapaciteit van 6 kA is passend voor veel verdeelinrichtingen, terwijl de C-karakteristiek soepel omspringt met hogere aanloopstromen van bijvoorbeeld motoren en transformatoren. De 16 A nominale stroom dekt veelvoorkomende circuits. Dankzij de consistente bouwvorm binnen System pro M compact is snelle montage op DIN-rail en nette paneelafwerking gegarandeerd. Een robuuste keuze voor veilige, compacte en efficiënte energieverdeling.
| Beschermingsgraad (IP) | IP20 |
| Spanningstype | AC |
| Inbouwdiepte | 69 mm |
| Nom. (meet)stroom | 16 A |
| Nom. (meet)spanning | 230 V |
| Inbouwmontage (stucwerk) | Nee |
| Frequentie | 50.000 - 60.000 Hz |
| Breedte in module-eenheden | 1 |
| Explosieveilig | Nee |
| Omgevingstemperatuur tijdens bedrijf | -25.000 - 55.000 °C |
| Nevenapparaat mogelijk | Ja |
| Aansluitbare geleiderdoorsnede eendraads | 1.000 - 16.000 mm² |
| Aansluitbare geleiderdoorsnede meerdraads | 1.000 - 10.000 mm² |
| Nom. isolatiespanning Ui | 500 V |
| Uitschakelkarakteristiek | C |
| Energiebegrenzingsklasse | 3 |
| Vervuilingsgraad | 2 |
| Aantal beveiligde polen | 1 |
| Meeschakelende nul | Ja |
| Aantal polen (totaal) | 2 |
| Nom. stoothoudspanning (Uimp) | 4 kV |
| Overspanningscategorie | 3 |
| Nom. afschakelvermogen Icn EN 60898 bij 230 V | 6 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 230 V | 10 kA |
| Verliesvermogen | 3,6 |
| Model | System pro M compact |
