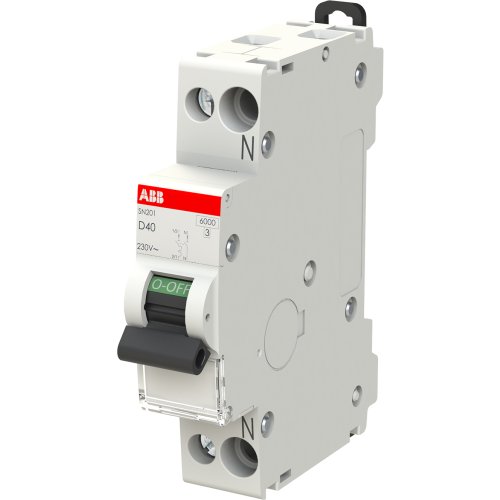

ABB Componenten Installatieautomaat 1P+N, 6kA-10kA, D kar, 40A
Artikelnummer: 20125163
Artikelnummer fabrikant: 2CSS255101R0401
EAN Code: 8012542093053
ABB Componenten, System pro M compact, SN201-D40, Installatieautomaat 1P+N, 6kA-10kA, D kar, 40A, AC, D, 7,5, IP20
De SN201-D40 uit de System pro M compact-serie beveiligt eindgroepen tegen overbelasting en kortsluiting. Dit 1P+N-apparaat combineert fase en nuldraad in één module, waardoor ruimte in de kast behouden blijft en de bekabeling overzichtelijk blijft. De nuldraad rechts plaatst aansluitingen logisch op de rail en versnelt montage en service.Met D-karakteristiek beheerst het moeiteloos hoge inschakelstromen van motoren en transformatoren, terwijl de 40 A stroombelasting krachtcircuits betrouwbaar schakelt. Het hoge afschakelvermogen van 6–10 kA verhoogt de bedrijfszekerheid bij foutstromen. De compacte bouw past naadloos op din-rail en in System pro M compact-configuraties, voor snelle uitbreiding en consistente selectiviteit.
| Beschermingsgraad (IP) | IP20 |
| Spanningstype | AC |
| Inbouwdiepte | 69 mm |
| Nom. (meet)stroom | 40 A |
| Nom. (meet)spanning | 230 V |
| Inbouwmontage (stucwerk) | Nee |
| Frequentie | 50.000 - 60.000 Hz |
| Breedte in module-eenheden | 1 |
| Geschikt voor inbouwinstallatie (stucwerk) | Nee |
| Explosieveilig | Nee |
| Omgevingstemperatuur tijdens bedrijf | -25.000 - 55.000 °C |
| Nevenapparaat mogelijk | Ja |
| Aansluitbare geleiderdoorsnede eendraads | 1.000 - 16.000 mm² |
| Aansluitbare geleiderdoorsnede meerdraads | 1.000 - 10.000 mm² |
| Nom. isolatiespanning Ui | 500 V |
| Uitschakelkarakteristiek | D |
| Energiebegrenzingsklasse | 3 |
| Vervuilingsgraad | 2 |
| Aantal beveiligde polen | 1 |
| Meeschakelende nul | Ja |
| Aantal polen (totaal) | 2 |
| Nom. stoothoudspanning (Uimp) | 4 kV |
| Nom. afschakelvermogen IEC 60947-2 | 10 |
| Overspanningscategorie | 3 |
| Nom. afschakelvermogen Icn EN 60898 bij 230 V | 6 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 230 V | 10 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 400 V | 10 kA |
| Frequentie | 50 |
| Verliesvermogen | 7,5 |
| Nom. afschakelvermogen EN 60898 | 6 |
| Model | System pro M compact |
