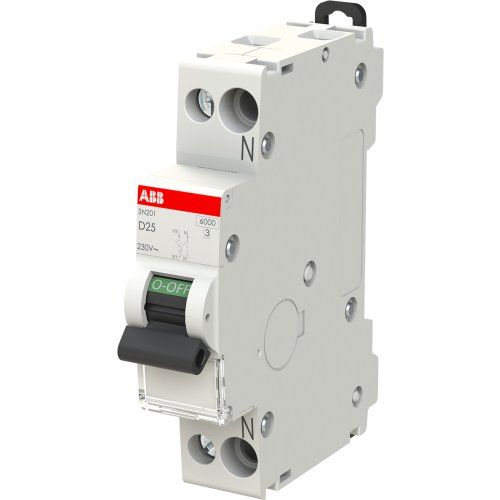

ABB Componenten Installatieautomaat 1P+N, 6kA-10kA, D kar, 25A
Artikelnummer: 20125157
Artikelnummer fabrikant: 2CSS255101R0251
EAN Code: 8012542092858
ABB Componenten, System pro M compact, SN201-D25, Installatieautomaat 1P+N, 6kA-10kA, D kar, 25A, AC, D, 4,4, IP20
De SN201-D25 is een installatieautomaat uit de System pro M compact-serie voor montage op DIN-rail. Deze 1P+N uitvoering in één module beschermt eindgroepen doeltreffend tegen overbelasting en kortsluiting, met de nul rechts gepositioneerd voor een logische opbouw in de rail. Ideaal voor compacte verdelers waar elke module telt.Dankzij de D-karakteristiek biedt hij zekerheid bij hoge inschakelstromen, terwijl de nominale waarde van 25 A de meeste vermogenskringen afdekt. Het schakelvermogen van 6–10 kA staat voor robuuste beveiliging in uiteenlopende toepassingen. De 1-moduulbreedte bespaart ruimte en zorgt voor snelle, nette bedrading; de consistente nul-positie verkleint de kans op aansluitfouten. Zo levert SN201-D25 een betrouwbare, overzichtelijke en schaalbare oplossing binnen System pro M compact.
| Beschermingsgraad (IP) | IP20 |
| Spanningstype | AC |
| Inbouwdiepte | 69 mm |
| Nom. (meet)stroom | 25 A |
| Nom. (meet)spanning | 230 V |
| Inbouwmontage (stucwerk) | Nee |
| Frequentie | 50.000 - 60.000 Hz |
| Breedte in module-eenheden | 1 |
| Geschikt voor inbouwinstallatie (stucwerk) | Nee |
| Explosieveilig | Nee |
| Omgevingstemperatuur tijdens bedrijf | -25.000 - 55.000 °C |
| Nevenapparaat mogelijk | Ja |
| Aansluitbare geleiderdoorsnede eendraads | 1.000 - 16.000 mm² |
| Aansluitbare geleiderdoorsnede meerdraads | 1.000 - 10.000 mm² |
| Nom. isolatiespanning Ui | 500 V |
| Uitschakelkarakteristiek | D |
| Energiebegrenzingsklasse | 3 |
| Vervuilingsgraad | 2 |
| Aantal beveiligde polen | 1 |
| Meeschakelende nul | Ja |
| Aantal polen (totaal) | 2 |
| Nom. stoothoudspanning (Uimp) | 4 kV |
| Nom. afschakelvermogen IEC 60947-2 | 10 |
| Overspanningscategorie | 3 |
| Nom. afschakelvermogen Icn EN 60898 bij 230 V | 6 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 230 V | 10 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 400 V | 10 kA |
| Frequentie | 50 |
| Verliesvermogen | 4,4 |
| Nom. afschakelvermogen EN 60898 | 6 |
| Model | System pro M compact |
