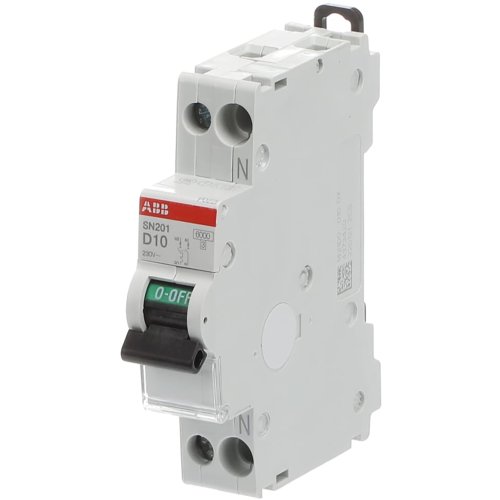

ABB Componenten Installatieautomaat 1P+N, 6kA-10kA, D kar, 10A
Artikelnummer: 20125146
Artikelnummer fabrikant: 2CSS255101R0101
EAN Code: 8012542092551
ABB Componenten, System pro M compact, SN201-D10, Installatieautomaat 1P+N, 6kA-10kA, D kar, 10A, AC, D, 1,9, IP20
De SN201-D10 is een compacte installatieautomaat uit de System pro M compact serie. Hij beschermt eindgroepen betrouwbaar tegen overbelasting en kortsluiting en is ideaal voor toepassingen met hogere inschakelstromen dankzij de D-karakteristiek. Met 1P+N in slechts 1 module en een nominale stroom van 10 A past hij naadloos op DIN-rail in verdeelinrichtingen.De neutraal rechts maakt bekabeling eenduidig en versnelt foutdiagnose. De hoge afschakelcapaciteit van 6–10 kA verhoogt de bedrijfszekerheid in veeleisende omgevingen, terwijl de compacte bouw ruimte in de kast bespaart. Eenvoudige, stevige klemmen zorgen voor snelle montage. Bovendien is hij uitwisselbaar binnen System pro M compact en te combineren met accessoires zoals hulpcontacten en een doorverbindingskam.
| Beschermingsgraad (IP) | IP20 |
| Spanningstype | AC |
| Inbouwdiepte | 69 mm |
| Nom. (meet)stroom | 10 A |
| Nom. (meet)spanning | 230 V |
| Inbouwmontage (stucwerk) | Nee |
| Frequentie | 50.000 - 60.000 Hz |
| Breedte in module-eenheden | 1 |
| Geschikt voor inbouwinstallatie (stucwerk) | Nee |
| Explosieveilig | Nee |
| Omgevingstemperatuur tijdens bedrijf | -25.000 - 55.000 °C |
| Nevenapparaat mogelijk | Ja |
| Aansluitbare geleiderdoorsnede eendraads | 1.000 - 16.000 mm² |
| Aansluitbare geleiderdoorsnede meerdraads | 1.000 - 10.000 mm² |
| Nom. isolatiespanning Ui | 500 V |
| Uitschakelkarakteristiek | D |
| Energiebegrenzingsklasse | 3 |
| Vervuilingsgraad | 2 |
| Aantal beveiligde polen | 1 |
| Meeschakelende nul | Ja |
| Aantal polen (totaal) | 2 |
| Nom. stoothoudspanning (Uimp) | 4 kV |
| Nom. afschakelvermogen IEC 60947-2 | 10 |
| Overspanningscategorie | 3 |
| Nom. afschakelvermogen Icn EN 60898 bij 230 V | 6 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 230 V | 10 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 400 V | 10 kA |
| Frequentie | 50 |
| Verliesvermogen | 1,9 |
| Nom. afschakelvermogen EN 60898 | 6 |
| Model | System pro M compact |
