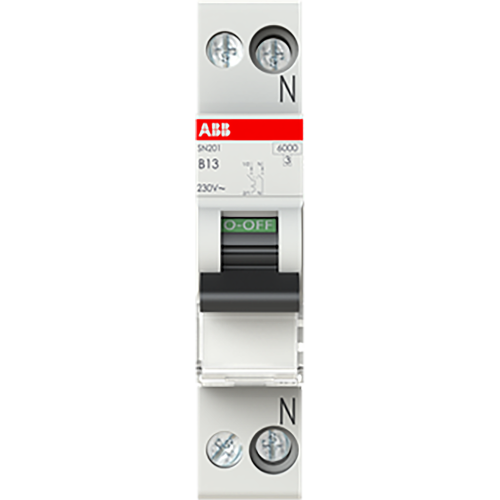

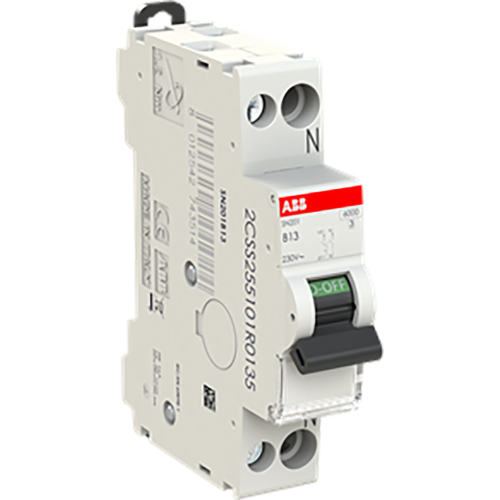

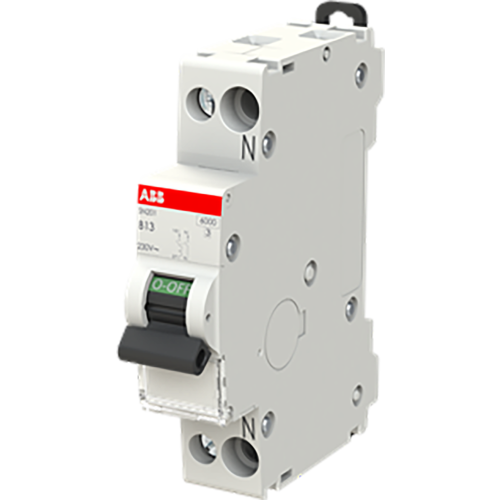

ABB Componenten Installatieautomaat 1P+N, 6kA-10kA, B kar, 13A
Artikelnummer: 20125150
Artikelnummer fabrikant: 2CSS255101R0135
EAN Code: 8012542743514
ABB Componenten, System pro M compact, SN201-B13, Installatieautomaat 1P+N, 6kA-10kA, B kar, 13A, AC, B, 3,6, IP20
De SN201-B13 uit de System pro M compact-serie is een installatieautomaat voor het betrouwbaar beveiligen van eindgroepen tegen overbelasting en kortsluiting. Het 1P+N-ontwerp in 1 moduul bespaart ruimte op de DIN-rail, terwijl de B-karakteristiek bij 13 A stabiliteit biedt voor algemene toepassingen. De neutraal rechts maakt bedraden logisch en verkleint de kans op aansluitfouten.Met snelle uitschakeling wordt uitvaltijd beperkt en blijft de installatie beter beschermd. Dankzij de uitvoering is hij geschikt voor verdeelinrichtingen met kortsluitniveaus van 6–10 kA. Stevige klemmen en duidelijke markeringen ondersteunen vlotte montage en inspectie. Als onderdeel van System pro M compact integreert hij naadloos in een uniforme railopbouw, wat uitbreiding en onderhoud eenvoudig maakt.
| Beschermingsgraad (IP) | IP20 |
| Spanningstype | AC |
| Inbouwdiepte | 69 mm |
| Nom. (meet)stroom | 13 A |
| Nom. (meet)spanning | 230 V |
| Inbouwmontage (stucwerk) | Nee |
| Frequentie | 50.000 - 60.000 Hz |
| Breedte in module-eenheden | 1 |
| Explosieveilig | Nee |
| Omgevingstemperatuur tijdens bedrijf | -25.000 - 55.000 °C |
| Nevenapparaat mogelijk | Ja |
| Aansluitbare geleiderdoorsnede eendraads | 1.000 - 16.000 mm² |
| Aansluitbare geleiderdoorsnede meerdraads | 1.000 - 10.000 mm² |
| Nom. isolatiespanning Ui | 500 V |
| Uitschakelkarakteristiek | B |
| Energiebegrenzingsklasse | 3 |
| Vervuilingsgraad | 2 |
| Aantal beveiligde polen | 1 |
| Meeschakelende nul | Ja |
| Aantal polen (totaal) | 2 |
| Nom. stoothoudspanning (Uimp) | 4 kV |
| Overspanningscategorie | 3 |
| Nom. afschakelvermogen Icn EN 60898 bij 230 V | 6 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 230 V | 10 kA |
| Verliesvermogen | 3,6 |
| Model | System pro M compact |
