ABB Componenten Installatieautomaat 1+n polig, kar, 6kA, 100A
Artikelnummer: 20114652
Artikelnummer fabrikant: 2CDS251103R0824
EAN Code: 4016779916608

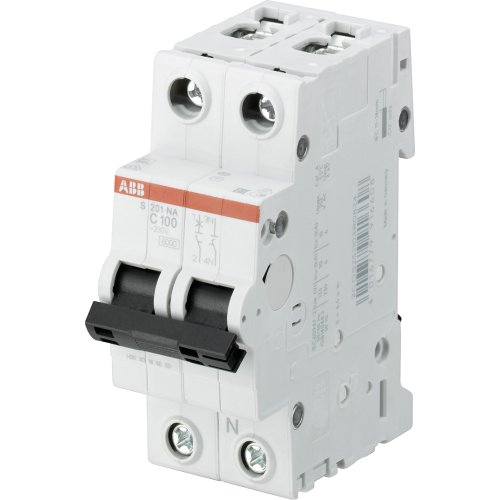

ABB Componenten, System pro M compact, S 201 C100 NA, Installatieautomaat 1+n polig, kar, 6kA, 100A, AC, C, 19,6, IP20
De S 201 C100 NA uit de System pro M compact serie is een 1+N polige installatieautomaat voor betrouwbare bescherming van eindgroepen en hoofdafgaande velden op DIN-rail. Hij schakelt bij overstroom en kortsluiting snel af en draagt zo bij aan continuïteit en veiligheid in verdeelinrichtingen.Met C-karakteristiek biedt hij zekerheid bij hogere inschakelstromen van bijvoorbeeld motoren en transformatoren. Het afschakelvermogen van 6 kA dekt gangbare kortsluitniveaus, terwijl de 100 A nominale stroom ruimte geeft voor zwaardere belastingen zonder onnodige uitschakelingen. De 1+N configuratie zorgt voor gelijktijdige ontkoppeling van fase en nul voor extra veiligheid. Dankzij het compacte formaat, duidelijke statusindicatie en eenvoudige montage in System pro M compact verdeelsystemen versnelt hij de opbouw en service van installaties.
| Beschermingsgraad (IP) | IP20 |
| Spanningstype | AC |
| Inbouwdiepte | 69 mm |
| Nom. (meet)stroom | 100 A |
| Nom. (meet)spanning | 230 V |
| Inbouwmontage (stucwerk) | Nee |
| Frequentie | 50.000 - 60.000 Hz |
| Breedte in module-eenheden | 2 |
| Geschikt voor inbouwinstallatie (stucwerk) | Nee |
| Explosieveilig | Nee |
| Omgevingstemperatuur tijdens bedrijf | -25.000 - 55.000 °C |
| Nevenapparaat mogelijk | Ja |
| Aansluitbare geleiderdoorsnede eendraads | 2.500 - 50.000 mm² |
| Aansluitbare geleiderdoorsnede meerdraads | 4.000 - 35.000 mm² |
| Nom. isolatiespanning Ui | 440 V |
| Uitschakelkarakteristiek | C |
| Energiebegrenzingsklasse | 3 |
| Vervuilingsgraad | 3 |
| Aantal beveiligde polen | 1 |
| Meeschakelende nul | Ja |
| Aantal polen (totaal) | 2 |
| Nom. stoothoudspanning (Uimp) | 4 kV |
| Overspanningscategorie | 3 |
| Nom. afschakelvermogen Icn EN 60898 bij 230 V | 6 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 230 V | 6 kA |
| Verliesvermogen | 19,6 |
| Model | System pro M compact |
