ABB Componenten Installatieautomaat 16A, 1 polig, B kar onverpakt
Artikelnummer: 20114567
Artikelnummer fabrikant: 2CDS251001U0165
EAN Code: 4016779506977
ABB Componenten, System pro M compact, S 201 B16 (UNPACKED), Installatieautomaat 16A, 1 polig, B kar onverpakt, AC/DC, B, 2,5, IP20

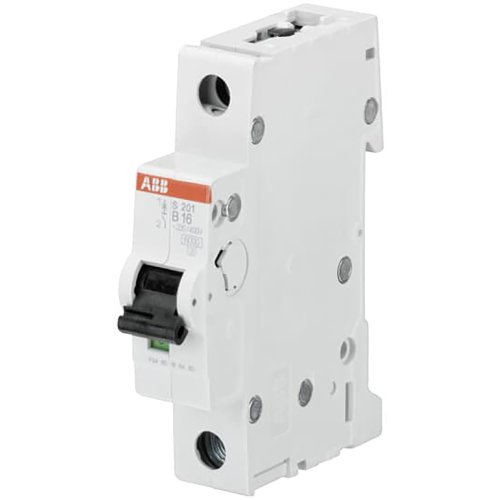

De S 201 B16 (UNPACKED) is een 1-polige installatieautomaat van 16 A met B-karakteristiek uit de System pro M compact serie. Hij beveiligt eindgroepen tegen overbelasting en kortsluiting in woon-, utiliteits- en industriële toepassingen en past naadloos in modulaire DIN-rail verdelingen.Het stroombegrenzende ontwerp beperkt foutenergie en beschermt bekabeling. Twee uitschakelmechanismen zorgen voor zekerheid: een vertraagde thermische trip voor overbelasting en een elektromagnetische trip voor kortsluiting. Conformiteit met IEC/EN 60898-1 en IEC/EN 60947-2 (plus UL1077) ondersteunt een brede inzet, met een breekvermogen tot 6 kA bij 230/400 V AC binnen de serie. Onder-montage van een hulpcontact bespaart tot 50% ruimte in de kast. Onverpakt geleverd: minder afval en direct klaar voor montage.
| Beschermingsgraad (IP) | IP20 |
| Spanningstype | AC/DC |
| Inbouwdiepte | 69 mm |
| Nom. (meet)stroom | 16 A |
| Nom. (meet)spanning | 230 V |
| Inbouwmontage (stucwerk) | Nee |
| Frequentie | 50.000 - 60.000 Hz |
| Breedte in module-eenheden | 1 |
| Geschikt voor inbouwinstallatie (stucwerk) | Nee |
| Explosieveilig | Nee |
| Omgevingstemperatuur tijdens bedrijf | -25.000 - 55.000 °C |
| Nevenapparaat mogelijk | Ja |
| Aansluitbare geleiderdoorsnede eendraads | 0.750 - 35.000 mm² |
| Aansluitbare geleiderdoorsnede meerdraads | 0.750 - 25.000 mm² |
| Nom. isolatiespanning Ui | 440 V |
| Uitschakelkarakteristiek | B |
| Energiebegrenzingsklasse | 3 |
| Vervuilingsgraad | 3 |
| Aantal beveiligde polen | 1 |
| Meeschakelende nul | Nee |
| Aantal polen (totaal) | 1 |
| Nom. stoothoudspanning (Uimp) | 4 kV |
| Overspanningscategorie | 3 |
| Nom. afschakelvermogen Icn EN 60898 bij 230 V | 6 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 230 V | 10 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 400 V | 10 kA |
| Nom. afschakelvermogen Icn EN 60898 bij 400 V | 6 kA |
| Verliesvermogen | 2,5 |
| Model | System pro M compact |
