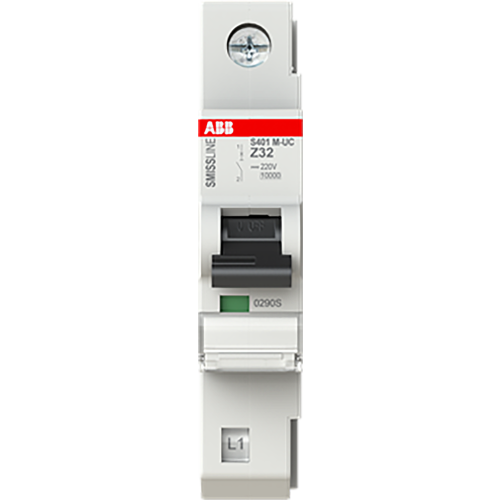

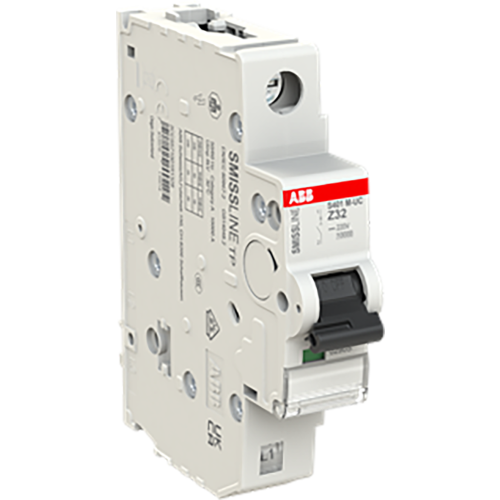

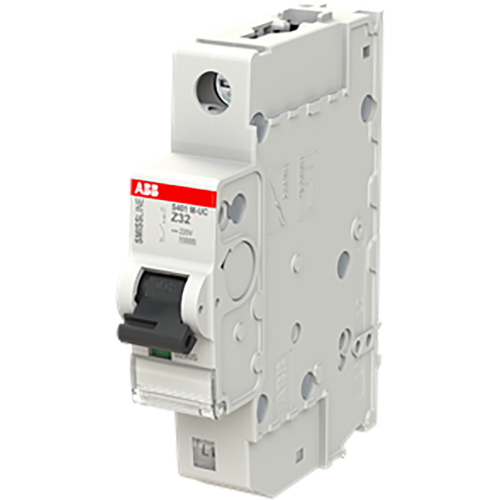

ABB Componenten Installatieautomaat 1 polig, UC-Z kar., 32A, 10kA
Artikelnummer: 20113118
Artikelnummer fabrikant: 2CCS571001R1328
EAN Code: 7612270110216
ABB Componenten, Smissline-S, S401M-UCZ32, Installatieautomaat 1 polig, UC-Z kar., 32A, 10kA, AC/DC, 3,8, IP20
De S401M-UCZ32 is een 1‑polige installatieautomaat uit de Smissline-S serie voor betrouwbare beveiliging van eindgroepen in AC- én DC-toepassingen. Hij beschermt tegen overbelasting en kortsluiting in commerciële, industriële en kritische vermogensverdelingen waar continuïteit telt.Dankzij het hoge ingebouwde kortsluitvermogen van 10 kA blijft de installatie beschermd, ook bij hoge foutstromen. De UC‑Z karakteristiek zorgt voor snelle, selectieve afschakeling van gevoelige circuits. Als pluggable uitvoering voor het SMISSLINE TP-systeem versnelt hij montage en vervanging, wat stilstand minimaliseert. Conformiteit met IEC/EN 60947‑2 vereenvoudigt acceptatie in projecten en borgt veiligheid. Met 32 A schakelcapaciteit biedt hij robuuste performance binnen compacte afmetingen, ideaal voor borden waar flexibiliteit en uptime prioriteit hebben.
| Beschermingsgraad (IP) | IP20 |
| Spanningstype | AC/DC |
| Inbouwdiepte | 75 mm |
| Nom. (meet)stroom | 32 A |
| Nom. (meet)spanning | 125 V |
| Inbouwmontage (stucwerk) | Nee |
| Frequentie | 50.000 - 60.000 Hz |
| Breedte in module-eenheden | 1 |
| Geschikt voor inbouwinstallatie (stucwerk) | Nee |
| Explosieveilig | Nee |
| Omgevingstemperatuur tijdens bedrijf | -25.000 - 60.000 °C |
| Nevenapparaat mogelijk | Ja |
| Aansluitbare geleiderdoorsnede eendraads | 0.750 - 35.000 mm² |
| Aansluitbare geleiderdoorsnede meerdraads | 0.750 - 25.000 mm² |
| Nom. isolatiespanning Ui | 440 V |
| Uitschakelkarakteristiek | Overig |
| Energiebegrenzingsklasse | 3 |
| Vervuilingsgraad | 2 |
| Aantal beveiligde polen | 1 |
| Meeschakelende nul | Nee |
| Aantal polen (totaal) | 1 |
| Nom. stoothoudspanning (Uimp) | 4 kV |
| Nom. afschakelvermogen IEC 60947-2 | 10 |
| Overspanningscategorie | 3 |
| Nom. afschakelvermogen Icn EN 60898 bij 230 V | 10 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 230 V | 10 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 400 V | 10 kA |
| Nom. afschakelvermogen Icn EN 60898 bij 400 V | 10 kA |
| Verliesvermogen | 3,8 |
| Nom. afschakelvermogen EN 60898 | 10 |
| Model | Smissline-S |
