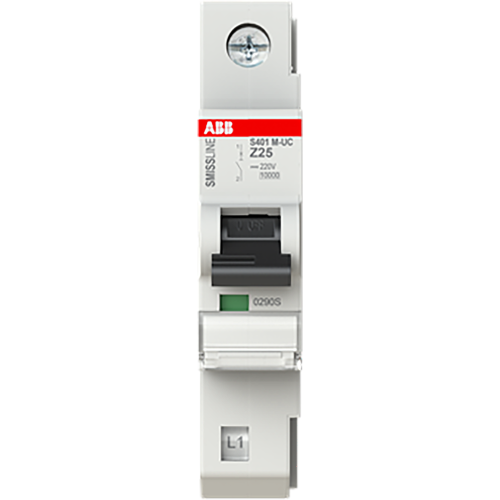

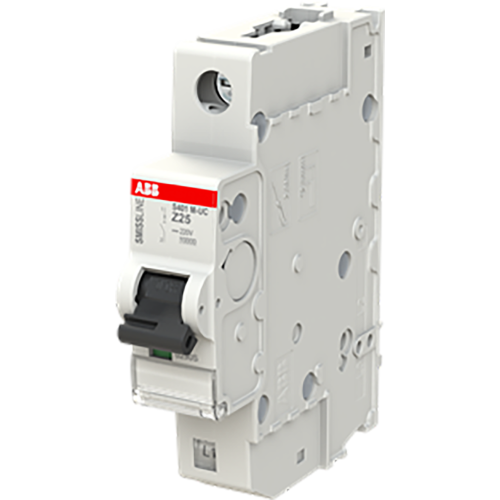

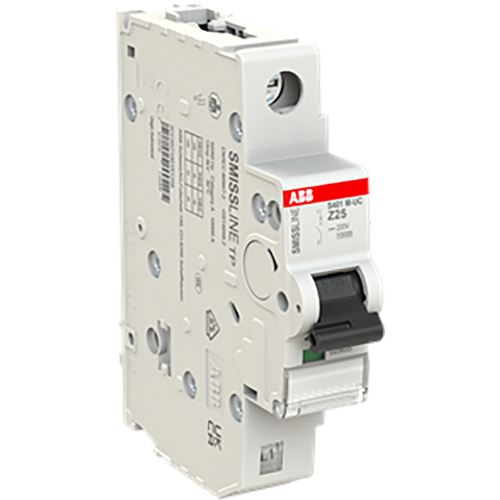

ABB Componenten Installatieautomaat 1 polig, UC-Z kar., 25A, 10kA
Artikelnummer: 20113116
Artikelnummer fabrikant: 2CCS571001R1258
EAN Code: 7612270110209
ABB Componenten, Smissline-S, S401M-UCZ25, Installatieautomaat 1 polig, UC-Z kar., 25A, 10kA, AC/DC, 2,7, IP20
De S401M-UCZ25 uit de Smissline-S serie is een 1‑polige installatieautomaat voor betrouwbare beveiliging van wissel- én gelijkstroomcircuits. Hij beveiligt eindgroepen tegen overbelasting en kortsluiting in gebouwgebonden, industriële en kritische energieverdelingen.Dankzij de UC‑karakteristiek werkt hij even zeker op AC als op DC. De hoge kortsluitvastheid (10 kA) biedt extra veiligheidsmarge, terwijl de nominale waarde van 25 A een brede inzetbaarheid mogelijk maakt zonder onnodige overdimensionering. Als plug-in oplossing binnen het SMISSLINE TP-systeem versnelt hij montage en vervanging, wat stilstand minimaliseert. Conformiteit met IEC/EN 60947‑2 onderstreept de kwaliteit en selectiviteit. Dit maakt de S401M-UCZ25 een toekomstvaste keuze wanneer continuïteit, flexibiliteit en compacte opbouw centraal staan.
| Beschermingsgraad (IP) | IP20 |
| Spanningstype | AC/DC |
| Inbouwdiepte | 75 mm |
| Nom. (meet)stroom | 25 A |
| Nom. (meet)spanning | 125 V |
| Inbouwmontage (stucwerk) | Nee |
| Frequentie | 50.000 - 60.000 Hz |
| Breedte in module-eenheden | 1 |
| Geschikt voor inbouwinstallatie (stucwerk) | Nee |
| Explosieveilig | Nee |
| Omgevingstemperatuur tijdens bedrijf | -25.000 - 60.000 °C |
| Nevenapparaat mogelijk | Ja |
| Aansluitbare geleiderdoorsnede eendraads | 0.750 - 35.000 mm² |
| Aansluitbare geleiderdoorsnede meerdraads | 0.750 - 25.000 mm² |
| Nom. isolatiespanning Ui | 440 V |
| Uitschakelkarakteristiek | Overig |
| Energiebegrenzingsklasse | 3 |
| Vervuilingsgraad | 2 |
| Aantal beveiligde polen | 1 |
| Meeschakelende nul | Nee |
| Aantal polen (totaal) | 1 |
| Nom. stoothoudspanning (Uimp) | 4 kV |
| Nom. afschakelvermogen IEC 60947-2 | 10 |
| Overspanningscategorie | 3 |
| Nom. afschakelvermogen Icn EN 60898 bij 230 V | 10 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 230 V | 10 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 400 V | 10 kA |
| Nom. afschakelvermogen Icn EN 60898 bij 400 V | 10 kA |
| Verliesvermogen | 2,7 |
| Nom. afschakelvermogen EN 60898 | 10 |
| Model | Smissline-S |
