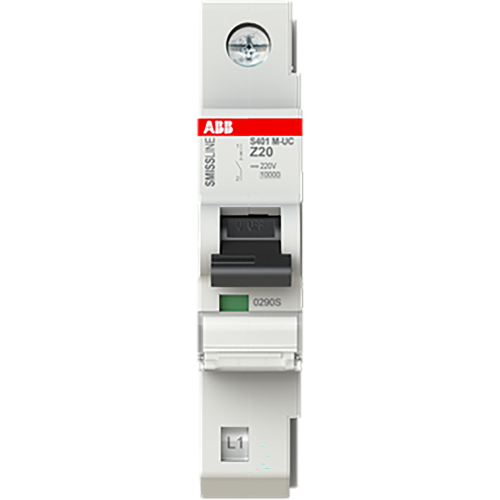

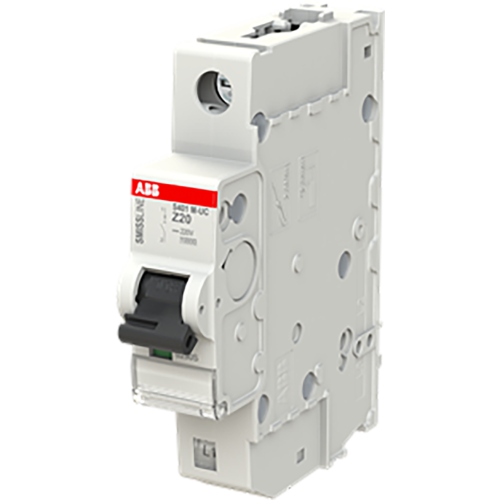

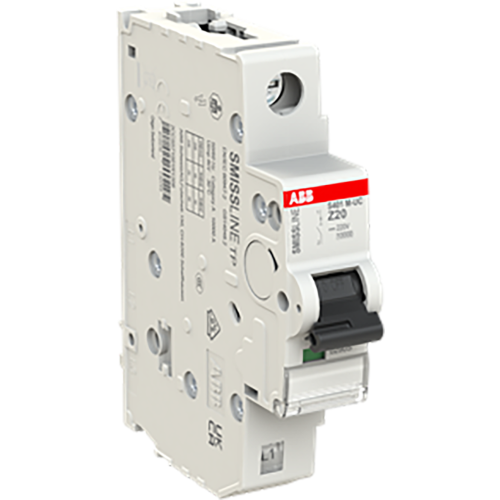

ABB Componenten Installatieautomaat 1 polig, UC-Z kar., 20A, 10kA
Artikelnummer: 20113114
Artikelnummer fabrikant: 2CCS571001R1208
EAN Code: 7612270110193
ABB Componenten, Smissline-S, S401M-UCZ20, Installatieautomaat 1 polig, UC-Z kar., 20A, 10kA, AC/DC, 2,2, IP20
De S401M-UCZ20 is een 1‑polige installatieautomaat uit de Smissline-S serie voor betrouwbare beveiliging van AC- én DC-circuits. Hij schakelt veilig af bij overstromen en kortsluiting en is ideaal in commerciële, industriële en kritische toepassingen waar stilstand kostbaar is.Dankzij de UC‑Z karakteristiek en een hoge afschakelcapaciteit (10 kA) blijft het systeem stabiel bij zware belastingen. De steekbare uitvoering binnen het SMISSLINE TP plug-in systeem versnelt montage en vervanging, wat onderhoudstijd minimaliseert en uitbreidingen eenvoudig maakt. Conform IEC/EN 60947‑2 voor consistente veiligheid en compatibiliteit. Met 20 A nominale stroom biedt de S401M-UCZ20 een compacte, toekomstbestendige oplossing voor verdeelinrichtingen die flexibiliteit, continuïteit en maximale beschikbaarheid vereisen.
| Beschermingsgraad (IP) | IP20 |
| Spanningstype | AC/DC |
| Inbouwdiepte | 75 mm |
| Nom. (meet)stroom | 20 A |
| Nom. (meet)spanning | 125 V |
| Inbouwmontage (stucwerk) | Nee |
| Frequentie | 50.000 - 60.000 Hz |
| Breedte in module-eenheden | 1 |
| Geschikt voor inbouwinstallatie (stucwerk) | Nee |
| Explosieveilig | Nee |
| Omgevingstemperatuur tijdens bedrijf | -25.000 - 60.000 °C |
| Nevenapparaat mogelijk | Ja |
| Aansluitbare geleiderdoorsnede eendraads | 0.750 - 35.000 mm² |
| Aansluitbare geleiderdoorsnede meerdraads | 0.750 - 25.000 mm² |
| Nom. isolatiespanning Ui | 440 V |
| Uitschakelkarakteristiek | Overig |
| Energiebegrenzingsklasse | 3 |
| Vervuilingsgraad | 2 |
| Aantal beveiligde polen | 1 |
| Meeschakelende nul | Nee |
| Aantal polen (totaal) | 1 |
| Nom. stoothoudspanning (Uimp) | 4 kV |
| Nom. afschakelvermogen IEC 60947-2 | 10 |
| Overspanningscategorie | 3 |
| Nom. afschakelvermogen Icn EN 60898 bij 230 V | 10 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 230 V | 10 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 400 V | 10 kA |
| Nom. afschakelvermogen Icn EN 60898 bij 400 V | 10 kA |
| Verliesvermogen | 2,2 |
| Nom. afschakelvermogen EN 60898 | 10 |
| Model | Smissline-S |
