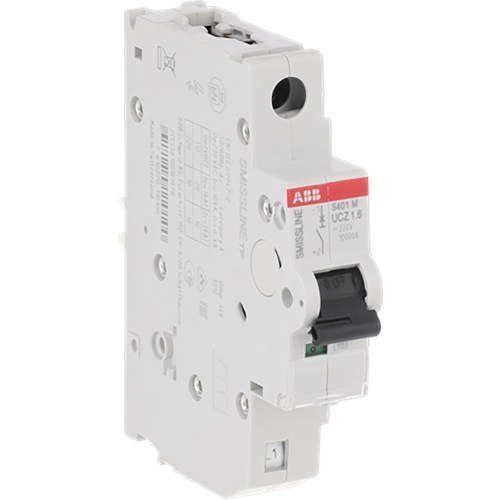

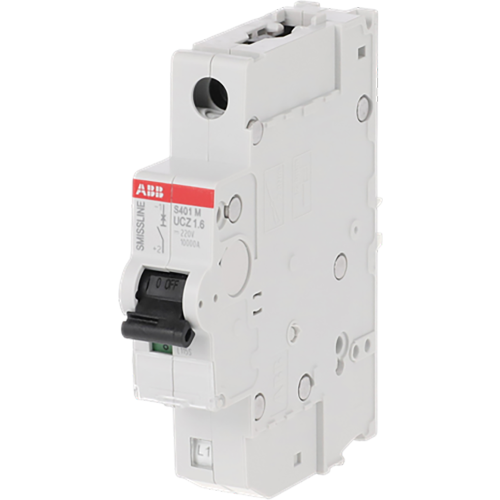

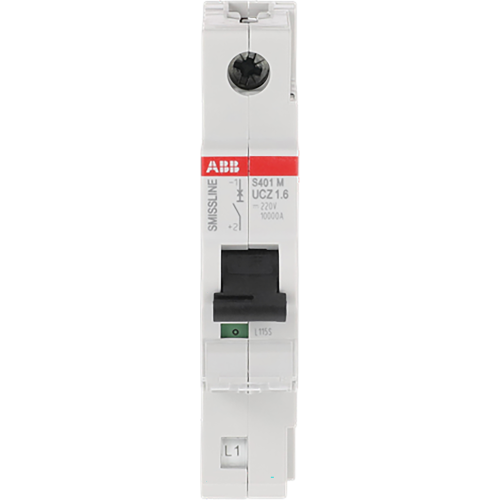

ABB Componenten Installatieautomaat 1 polig, UC-Z kar., 1,6A, 10kA
Artikelnummer: 20113031
Artikelnummer fabrikant: 2CCS561001R1978
EAN Code: 7612270110100
ABB Componenten, Smissline-S, S401M-UCZ1.6, Installatieautomaat 1 polig, UC-Z kar., 1,6A, 10kA, AC/DC, 2,7, IP20
De S401M-UCZ1.6 is een 1‑polige installatieautomaat uit de Smissline-S serie voor betrouwbare beveiliging van wissel- én gelijkspanningskringen. Met een nominale stroom van 1,6 A past hij naadloos in het plug-in verdeelsysteem en biedt hij compacte, overzichtelijke DIN-rail opbouw.Hij combineert een hoge kortsluit-afschakelcapaciteit van 10 kA met UC-technologie voor flexibele AC/DC-toepassing. De Z-karakteristiek zorgt voor snelle en precieze uitschakeling van gevoelige circuits. Dankzij het pluggable ontwerp is vervanging of uitbreiding snel en veilig uit te voeren, waardoor kostbare downtime wordt geminimaliseerd. Conform IEC/EN 60947-2 en ontwikkeld voor commerciële, industriële en kritische vermogentoepassingen biedt S401M-UCZ1.6 consistente prestatie, veilige bediening en schaalbaarheid binnen het Smissline-S systeem.
| Beschermingsgraad (IP) | IP20 |
| Spanningstype | AC/DC |
| Inbouwdiepte | 91 mm |
| Nom. (meet)stroom | 1,6 A |
| Nom. (meet)spanning | 125 V |
| Inbouwmontage (stucwerk) | Nee |
| Frequentie | 50.000 - 60.000 Hz |
| Breedte in module-eenheden | 1 |
| Geschikt voor inbouwinstallatie (stucwerk) | Nee |
| Explosieveilig | Nee |
| Omgevingstemperatuur tijdens bedrijf | -25.000 - 60.000 °C |
| Nevenapparaat mogelijk | Ja |
| Aansluitbare geleiderdoorsnede eendraads | 0.750 - 35.000 mm² |
| Aansluitbare geleiderdoorsnede meerdraads | 0.750 - 25.000 mm² |
| Nom. isolatiespanning Ui | 440 V |
| Uitschakelkarakteristiek | Overig |
| Energiebegrenzingsklasse | 3 |
| Vervuilingsgraad | 2 |
| Aantal beveiligde polen | 1 |
| Meeschakelende nul | Nee |
| Aantal polen (totaal) | 1 |
| Nom. stoothoudspanning (Uimp) | 4 kV |
| Nom. afschakelvermogen IEC 60947-2 | 10 |
| Overspanningscategorie | 3 |
| Nom. afschakelvermogen Icn EN 60898 bij 230 V | 10 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 230 V | 10 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 400 V | 10 kA |
| Nom. afschakelvermogen Icn EN 60898 bij 400 V | 10 kA |
| Verliesvermogen | 2,7 |
| Nom. afschakelvermogen EN 60898 | 10 |
| Model | Smissline-S |
