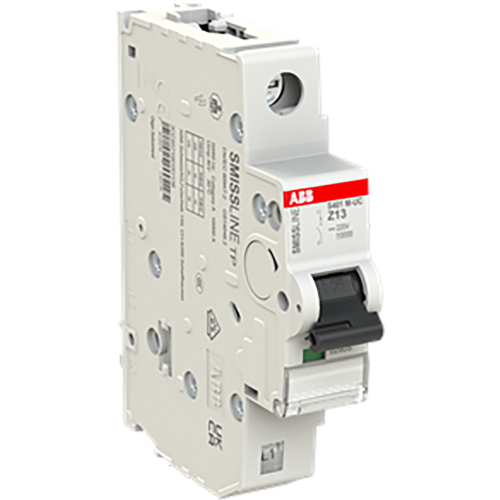

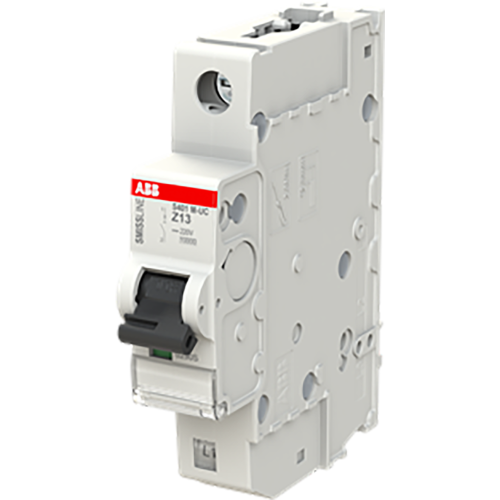

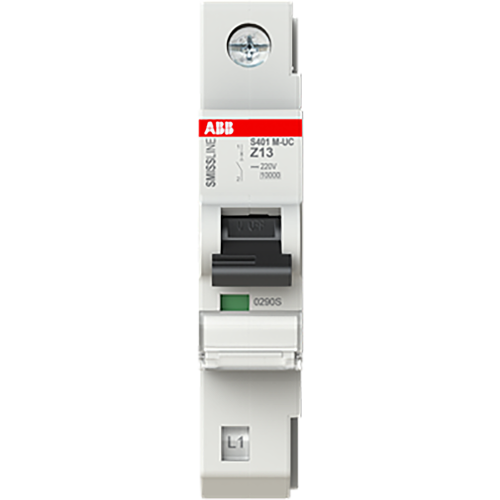

ABB Componenten Installatieautomaat 1 polig, UC-Z kar., 13A, 10kA
Artikelnummer: 20113110
Artikelnummer fabrikant: 2CCS571001R1138
EAN Code: 7612270110179
ABB Componenten, Smissline-S, S401M-UCZ13, Installatieautomaat 1 polig, UC-Z kar., 13A, 10kA, AC/DC, 2,5, IP20
De S401M-UCZ13 is een 1-polige installatieautomaat uit de Smissline-S serie voor betrouwbare beveiliging van AC- en DC-circuits. Hij schakelt veilig af bij overbelasting en kortsluiting en is inzetbaar in commerciële, industriële en kritische energievoorzieningen waar stilstand kostbaar is.Dankzij de hoge kortsluitvastheid en UC-Z karakteristiek levert hij consistente performance over het volledige bereik. De plug-in uitvoering voor het SMISSLINE TP-systeem versnelt montage en vervanging zonder extra bedrading, wat onderhoudstijd minimaliseert en beschikbaarheid verhoogt. De brede toepasbaarheid in zowel gelijk- als wisselspanningsomgevingen vereenvoudigt standaardisatie in verdeelinrichtingen. Conformiteit met IEC/EN 60947-2 geeft zekerheid in ontwerp en keuring, terwijl de 13 A-uitvoering een uitgebalanceerde bescherming biedt voor veelvoorkomende eindgroepen.
| Beschermingsgraad (IP) | IP20 |
| Spanningstype | AC/DC |
| Inbouwdiepte | 75 mm |
| Nom. (meet)stroom | 13 A |
| Nom. (meet)spanning | 125 V |
| Inbouwmontage (stucwerk) | Nee |
| Frequentie | 50.000 - 60.000 Hz |
| Breedte in module-eenheden | 1 |
| Geschikt voor inbouwinstallatie (stucwerk) | Nee |
| Explosieveilig | Nee |
| Omgevingstemperatuur tijdens bedrijf | -25.000 - 60.000 °C |
| Nevenapparaat mogelijk | Ja |
| Aansluitbare geleiderdoorsnede eendraads | 0.750 - 35.000 mm² |
| Aansluitbare geleiderdoorsnede meerdraads | 0.750 - 25.000 mm² |
| Nom. isolatiespanning Ui | 440 V |
| Uitschakelkarakteristiek | Overig |
| Energiebegrenzingsklasse | 3 |
| Vervuilingsgraad | 2 |
| Aantal beveiligde polen | 1 |
| Meeschakelende nul | Nee |
| Aantal polen (totaal) | 1 |
| Nom. stoothoudspanning (Uimp) | 4 kV |
| Nom. afschakelvermogen IEC 60947-2 | 10 |
| Overspanningscategorie | 3 |
| Nom. afschakelvermogen Icn EN 60898 bij 230 V | 10 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 230 V | 10 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 400 V | 10 kA |
| Nom. afschakelvermogen Icn EN 60898 bij 400 V | 10 kA |
| Verliesvermogen | 2,5 |
| Nom. afschakelvermogen EN 60898 | 10 |
| Model | Smissline-S |
