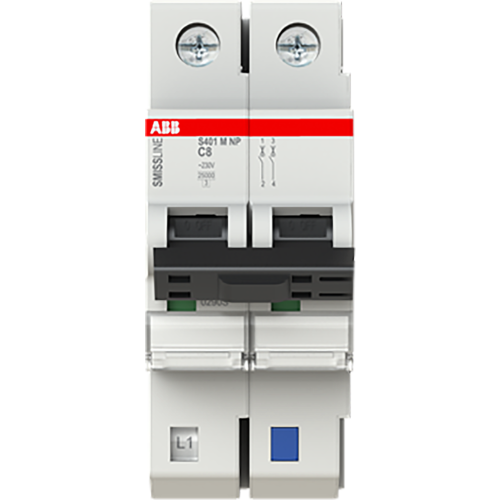

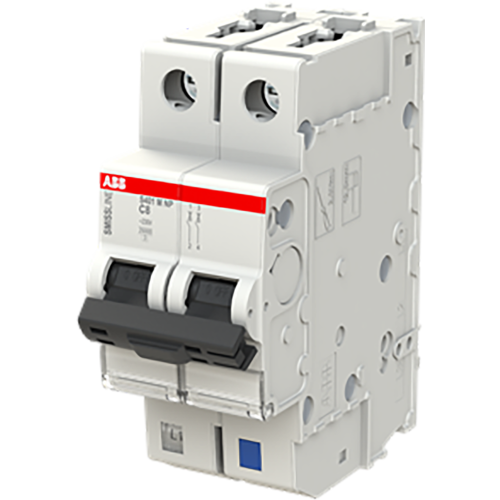

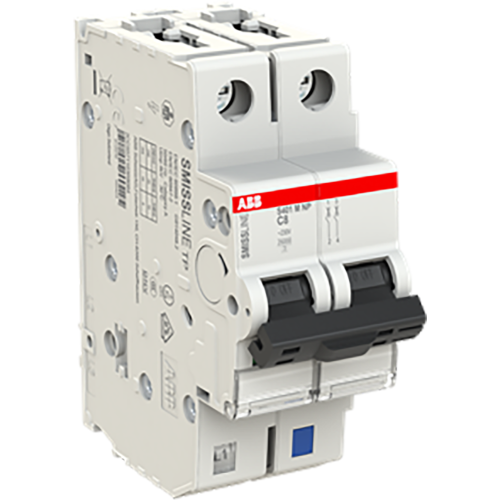

ABB Componenten Installatieautomaat 1 polig + NP, C kar.,8A, 10kA
Artikelnummer: 20113130
Artikelnummer fabrikant: 2CCS571103R8084
EAN Code: 7612270103423
ABB Componenten, Smissline-S, S401M-C8NP, Installatieautomaat 1 polig + NP, C kar.,8A, 10kA, AC, C, 2,8, IP20
De S401M-C8NP is een compacte installatieautomaat uit de Smissline-S serie voor betrouwbare beveiliging van eindgroepen. Hij schakelt circuits veilig af bij overbelasting en kortsluiting, zodat bedrijfscontinuïteit behouden blijft en ongewenste stilstand wordt voorkomen.Dankzij de C-karakteristiek met 8 A nominale stroom en een hoge breekcapaciteit tot 10 kA levert hij zekerheid in commerciële en industriële omgevingen. De combinatie van vertraagde thermische uitschakelmechanismen voor overbelasting en elektromechanische uitschakelmechanismen bij kortsluiting zorgt voor snelle, selectieve afschakeling. Als 1P+NP-uitvoering biedt hij extra veiligheidsmarge op de nul. De plug-in opbouw binnen het Smissline-S systeem versnelt montage en vervanging zonder bedrading los te nemen. Conformiteit met IEC/EN 60898-1 en 60947-2 onderbouwt de prestaties en veiligheid.
| Beschermingsgraad (IP) | IP20 |
| Spanningstype | AC |
| Inbouwdiepte | 82 mm |
| Nom. (meet)stroom | 8 A |
| Nom. (meet)spanning | 400 V |
| Inbouwmontage (stucwerk) | Nee |
| Frequentie | 50.000 - 60.000 Hz |
| Breedte in module-eenheden | 2 |
| Geschikt voor inbouwinstallatie (stucwerk) | Nee |
| Explosieveilig | Nee |
| Omgevingstemperatuur tijdens bedrijf | -25.000 - 60.000 °C |
| Nevenapparaat mogelijk | Ja |
| Aansluitbare geleiderdoorsnede eendraads | 0.750 - 35.000 mm² |
| Aansluitbare geleiderdoorsnede meerdraads | 0.750 - 25.000 mm² |
| Nom. isolatiespanning Ui | 440 V |
| Uitschakelkarakteristiek | C |
| Energiebegrenzingsklasse | 3 |
| Vervuilingsgraad | 3 |
| Aantal beveiligde polen | 2 |
| Meeschakelende nul | Ja |
| Aantal polen (totaal) | 2 |
| Nom. stoothoudspanning (Uimp) | 4 kV |
| Nom. afschakelvermogen IEC 60947-2 | 10 |
| Overspanningscategorie | 3 |
| Nom. afschakelvermogen Icn EN 60898 bij 230 V | 10 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 230 V | 25 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 400 V | 25 kA |
| Nom. afschakelvermogen Icn EN 60898 bij 400 V | 10 kA |
| Frequentie | 50 |
| Verliesvermogen | 2,8 |
| Nom. afschakelvermogen EN 60898 | 10 |
| Model | Smissline-S |
