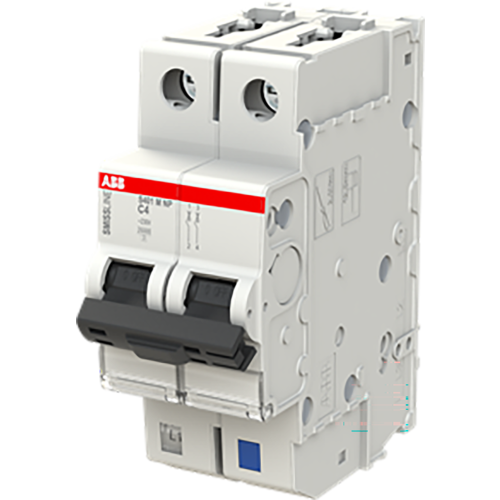

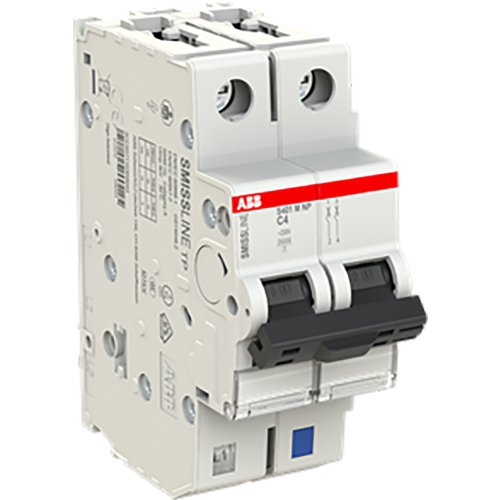

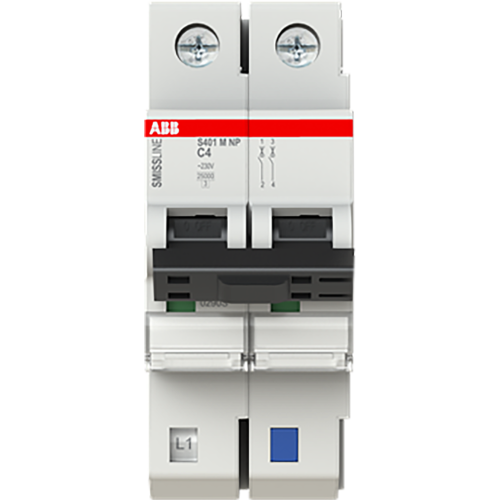

ABB Componenten Installatieautomaat 1 polig + NP, C kar.,4A, 10kA
Artikelnummer: 20113127
Artikelnummer fabrikant: 2CCS571103R8044
EAN Code: 7612270108503
ABB Componenten, Smissline-S, S401M-C4NP, Installatieautomaat 1 polig + NP, C kar.,4A, 10kA, AC, C, 6,8, IP20
De S401M-C4NP uit de Smissline-S serie is een installatieautomaat voor het betrouwbaar beveiligen van eindgroepen tegen overbelasting en kortsluiting. Deze 1-polig + NP uitvoering met C-karakteristiek schakelt bij 4 A snel en selectief, waardoor downstream componenten beter beschermd blijven en stilstand wordt geminimaliseerd. Dankzij het current-limiting gedrag blijft de thermische en mechanische belasting op de installatie laag.Het toestel combineert een vertraagd thermisch mechanisme voor overloadbeveiliging met een elektromagnetische uitschakeling bij kortsluiting. De plug-in bouwvorm past naadloos in het SMISSLINE TP-systeem, wat snelle montage en veilige uitwisseling onder spanning ondersteunt. Met een schakelvermogen tot 10 kA bij 240/415 V AC en conformiteit met IEC/EN 60898-1 en IEC/EN 60947-2 is het geschikt voor commerciële, industriële en kritische toepassingen waar continuïteit telt.
| Beschermingsgraad (IP) | IP20 |
| Spanningstype | AC |
| Inbouwdiepte | 82 mm |
| Nom. (meet)stroom | 4 A |
| Nom. (meet)spanning | 400 V |
| Inbouwmontage (stucwerk) | Nee |
| Frequentie | 50.000 - 60.000 Hz |
| Breedte in module-eenheden | 2 |
| Geschikt voor inbouwinstallatie (stucwerk) | Nee |
| Explosieveilig | Nee |
| Omgevingstemperatuur tijdens bedrijf | -25.000 - 60.000 °C |
| Nevenapparaat mogelijk | Ja |
| Aansluitbare geleiderdoorsnede eendraads | 0.750 - 35.000 mm² |
| Aansluitbare geleiderdoorsnede meerdraads | 0.750 - 25.000 mm² |
| Nom. isolatiespanning Ui | 440 V |
| Uitschakelkarakteristiek | C |
| Energiebegrenzingsklasse | 3 |
| Vervuilingsgraad | 3 |
| Aantal beveiligde polen | 2 |
| Meeschakelende nul | Ja |
| Aantal polen (totaal) | 2 |
| Nom. stoothoudspanning (Uimp) | 4 kV |
| Nom. afschakelvermogen IEC 60947-2 | 10 |
| Overspanningscategorie | 3 |
| Nom. afschakelvermogen Icn EN 60898 bij 230 V | 10 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 230 V | 25 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 400 V | 25 kA |
| Nom. afschakelvermogen Icn EN 60898 bij 400 V | 10 kA |
| Frequentie | 50 |
| Verliesvermogen | 6,8 |
| Nom. afschakelvermogen EN 60898 | 10 |
| Model | Smissline-S |
